Đặc tính, ứng dụng thiết bị Chống Sét Saltek FLP-B-C MAXI V3-1.
- Bộ chống sét cảm ứng 03 pha Salteck có cấu hình bảo vệ L1-N, L2-N, L3-N & N-PE. Có nguồn gốc từ Cộng Hòa Séc.
- Cắt sét Saltek FLP-B-C MAXI V3-1gắn trên DIN bảo vệ cấp 1, cấp 2 trong bảng mạch điện phân phối.
- Thiết bị chống sét Saltek FLP-B-C MAXI V3-1 03 pha, 04 cực, 5 dây có khả năng cắt dòng xung giữa L-N lên tới 25kA/pha xung 10/350µs, 60kA xung 8/20µs.
- Chống sét Saltek FLP-B-C MAXI V3-1 được sử dụng nhiều cho các tủ điện công nghiệp tủ điện tòa nhà nhằm ngăn chặn những xung điện áp bất thường do sét gây ra. Bảo vệ thiết bị đằng sau không bị hư hại khi có sét đánh cảm ứng hoặc sét đánh trực tiếp trên đường dây.
Hình ảnh: chống sét lan truyền 3 pha 4 cực FLP Saltek
- Sự khác biệt cơ bản giữa cắt sét 3 pha 4 cực Saltek FLP-B-C MAXIV3-1 và chống sét 3 pha 4 cực Saltek FLP 12.5-V3-1 là khả năng cắt dòng xung sét trực tiếp 10/350µs. Của FLP-B-C là lớn hơn 25kA, trong khi đó của FLP12.5 là 12.5kA
Thông số kỹ thuật chính thiết bị Cắt Sét Saltek FLP-B-C-MAXI V3-1.
- Mã hàng Saltek | : FLP-B+C MAXIV3+1 |
- Cấp bảo vệ | : Cấp 1, Cấp 2 |
- Lắp đặt cắt sét 3 pha 4 cực | : DIN 35mm |
- Điện áp làm việc bình thường: Un | : 230/400Vac±10% |
- Điện áp làm việc liên tục cực đại L-N: Uc | : 260Vac |
- Điện áp làm việc liên tục cực đại N-PE: Uc | : 255Vac |
- Dòng tải danh định kết nối kiểu “V” Iload | : 125A |
- Mạng điện tương thích | : TT |
- Cầu chỉ bảo vệ tối đa | : 250A |
- Dòng ngắn mạch Isccr | : 50kA |
- Tổng mức bảo vệ Itotal | : 100kA xung 10/350µs |
- Khả năng cắt dòng xung sét L-N Iimp | : 25kA/pha xung 10/350µs |
- Khả năng cắt dòng xung sét N-PE Iimp | : 100kA xung 10/350µs |
- Dòng cắt sét bình thường L-N In | : 30kA xung 8/20µs |
- Dòng cắt sét bình thường N-PE In | : 100kA xung 8/20µs |
- Khả năng cắt dòng sét Max L-N Imax | : 60kA xung 8/20µs |
- Khả năng cắt dòng sét Max N-PE Imax | : 100kA xung 8/20µs |
- Mức điện áp bảo vệ L-N Up | : ≤ 1.5kV |
- Mức điện áp bảo vệ L-PE Up | : ≤ 2.2kV |
- Mức điện áp bảo vệ N-PE Up | : ≤ 1.5kV |
- Điện áp dư tại In: Ures | : ≤ 0.85kV |
- Thời gian đáp ứng L-N tA | : ≤ 25ns |
- Thời gian đáp ứng N-PE tA | : ≤ 100ns |
- TOV 5 s L-N | : 335V |
- TOV 120 min L-N | : 440V |
- TOV 200 ms N-PE | : 1.200V |
- Kích cỡ cáp đấu nối | : 2.5÷50mm2 |
- Hiển thị trạng thái làm việc L-N | : Cờ màu xanh tốt, đỏ thay thế |
- Hiển thị trạng thái làm việc N-PE | : Không có |
- Độ kín chống bụi, chống nước | : IP20 |
- Dải nhiệt độ làm việc | : -400C÷800C |
- Dải độ ẩm làm việc | : 5%÷95% |
- Tiêu chuẩn đáp ứng | : EN 61643-11:2012, IEC 61643-11:2011 |
Hình ảnh: cắt sét cảm ứng bảo vệ Type 1 Saltek FLP-B-C
Lắp đặt thiết bị Chống Sét Saltek FLP-B-C MAXI V3-1.
- Kết nối kiểu “V” phù hợp cho thiết bị có tải tiêu thụ ≤ 125A. Khi đó khoảng cách dây tiếp địa tới bản đồng trung gian ≤ 0.5m.
- Nếu không kết nối kiểu “V” thì yêu cầu từ dây chính, đến Modul cắt sét, đến bản đồng trung gian tổng chiều dài dây ≤ 0.5m.
- Khi F1 > 250A thì cần lắp thêm cầu trì F2=250A, khi F1 ≤250A không cần F2.
- Khoảng cách lắp đặt giữa LPZ0 đến LPZ1 ≤ 10m, khoảng cách từ LPZ1 đến LPZ2 ≤ 5m. Ví dụ: khoảng cách FLP-B+C MAXI V3+1 tới SLP-275-V3+1 không được quá 10m.

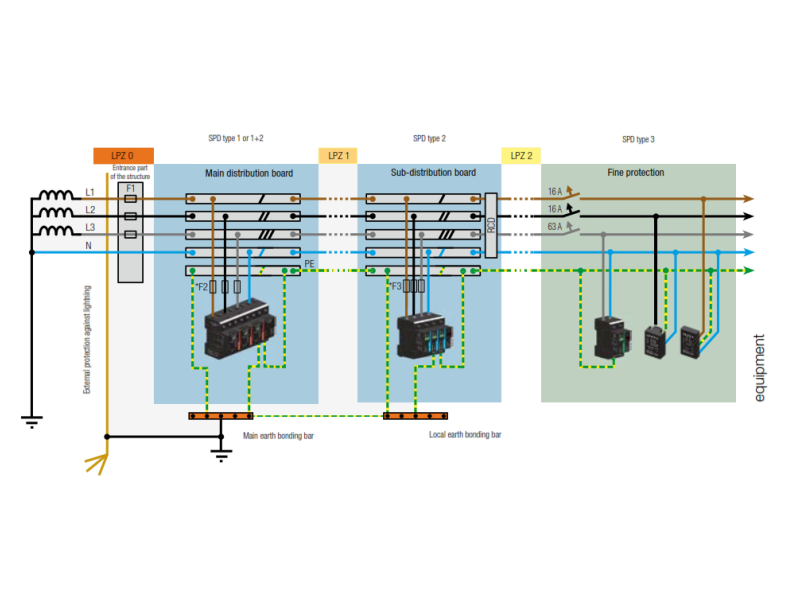

Hình ảnh: sơ đồ bố trí SPD theo vùng bảo vệ Saltek
Bảng giá tham khảo thiết bị Chống Sét Saltek FLP-B-C-MAXI V3-1.
- Thiết bị cắt sét 03 pha, 04 cực, điện áp làm việc bình thường Un: 230/440Vac, Uc: 260Vac , bảo vệ cấp 1, cấp 2. Dòng cắt sét L-N: Iimp 25kA xung 10/350µs, Imax 60kA xung 8/20µs. Dòng cắt sét N-PE: Iimp 100kA xung 10/350µs, Imax 100kA xung 8/20µs. Mã hàng: FLP-B+C MAXI V3+1. Xuất xứ: Saltek-Czech. Đơn giá: : 18.500.000 vnđ
Hình ảnh: thiết bị cắt sét lan truyền Saltek FLP-B-C
