Đặc điểm ứng dụng thiết bị chống sét Otowa 3 pha LST-Series.

- Cắt sét LST được sản xuất bởi hãng Otowa có nhiều nhà máy tại nhiều quốc gia khác nhau như Đức, China. Được phân phối bởi các đại lý độc quyền, đại lý cấp 1, đại lý cấp 2 tại thị trường Việt Nam.

- Chức năng chính của Otowa LST là chặn các xung sét lan truyền trên nguồn điện hạ áp 3 pha 4 dây, nhằm đảm bảo thiết bị không bị hư hỏng khi có hiện tượng sét đánh lan truyền sét cảm ứng gây ra.

- Ứng dụng Otowa LST được lắp đặt ở Class 2, Type 2 trong mạch điện phân phối.

- Công nghệ chế tạo chống sét lan truyền Otowa LST công nghệ MOV+GDT kết hợp với ngắt kết nối nhiệt.

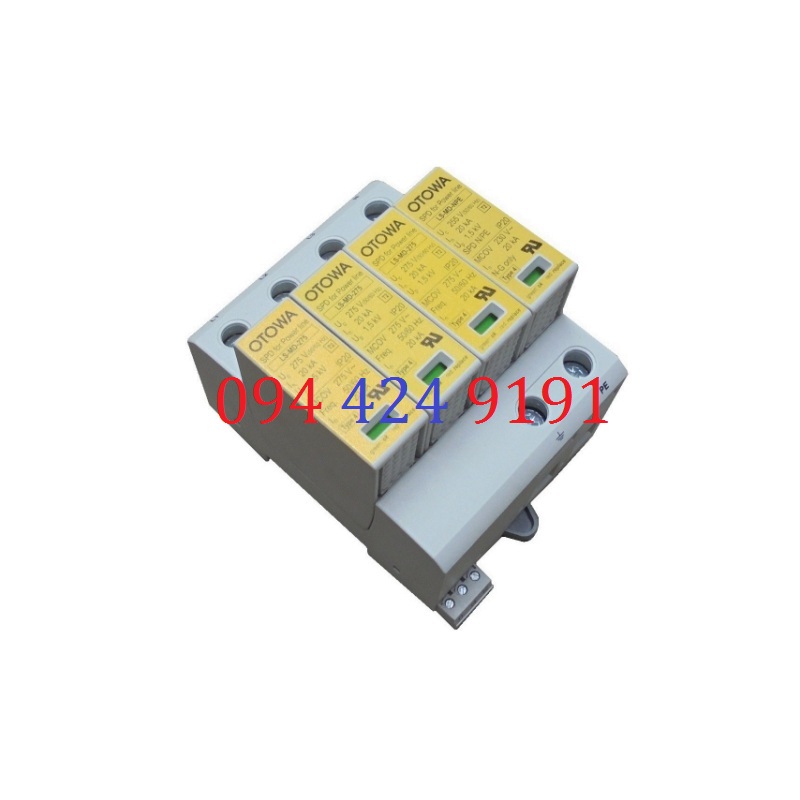

Cắt sét 3 pha 4 cực 5 dây Otowa — *Hình ảnh: cắt sét 3 pha 4 cực 5 dây Otowa*

Thông số kỹ thuật chống sét lan truyền Otowa LST.

Mã hàng	LS-T2720S	LS-T3820S
- Theo tiêu chuẩn EN 61643-11/ IEC 61643-11
+ Điện áp làm việc bình thường Un	230/400Vac tần số 50/60Hz	230/400Vac tần số 50/60Hz
+ Điện áp làm việc liên tục cực đại L-N: Uc	275Vac	385Vac
+ Điện áp làm việc liên tục cực đại N-PE: Uc	255Vac	255Vac
+ Dòng cắt sét bình thường In	20kA xung 8/20µs	20kA xung 8/20µs
+ Dòng cắt sét cực đại Imax	40kA xung 8/20µs	40kA xung 8/20µs
+ Mức bảo vệ điện áp L-N tại In: Up	≤ 1.5kV	≤ 1.75kV
+ Mức bảo vệ điện áp L-N tại 5kA: Up	≤ 1.0kV	≤ 1.35kV
+ Mức bảo vệ điện áp N-PE: Up	≤ 1.5kV	≤ 1.5kV
+ Chịu đựng dòng phóng theo N-PE: Ifi	100 Arms	100 Arms
+ Thời gian đáp ứng L-N: tA	≤ 25ns	≤ 25ns
+ Thời gian đáp ứng N-PE: tA	≤ 100ns	≤ 100ns
+ Bảo vệ dòng tối đa	125A	125A
+ Khả năng chịu dòng ngắn mạch Isccr	50kArms	25kArms
+ Quá áp tạm thời điện hạ áp L-N: Utov	Thử 335V/5giây & 440V/120 phút	Thử 335V/5giây & 440V/120 phút
+ Quá áp tạm thời N-PE: Utov	1200V/200m giây	1200V/200m giây
+ Nhiệt độ làm việc	-40⁰C÷80⁰C	-40⁰C÷80⁰C
+ Chỉ thị trạng thái làm việc	Xanh tốt/Đỏ cần thay thế	Xanh tốt/Đỏ cần thay thế
+ Tiết diện cáp đấu nối	1.5mm² ÷ 35mm²	1.5mm² ÷ 35mm²
+ Lắp đặt bộ chống sét lan truyền	DIN 35mm chuẩn EN 60715	DIN 35mm chuẩn EN 60715
+ Vỏ bao quanh	Nhựa dẻo chuẩn UL 94 V-0	Nhựa dẻo chuẩn UL 94 V-0
+ Vị trí lắp đặt	Trong nhà	Trong nhà
+ Định mức độ kín	IP20	IP20
- Theo tiêu chuẩn UL14493rd
+ Điện áp định mức	400/230Vac tần số 50/60Hz	400/230Vac tần số 50/60Hz
+ MCOV (V)	L-L: 550V, L-N: 275V, L-G: 275V, N-G: 230V	L-L: 600V, L-N: 600V, L-G: 385V, N-G: 385V
+ MLV (V)	L-L: 2270V, L-N: 1230V, L-G: 1890V, N-G: 880V	L-L: 3130V, L-N: 1770V, L-G: 2340V, N-G: 880V
+ In (kA)	20kA	20kA
+ Nhiệt độ làm việc lớn nhất	+ 80⁰C	+ 80⁰C
+ Độ ẩm làm việc	5%÷95%	5%÷95%
+ Kích thước	90x72x73mm	90x72x73mm
+ Cáp đấu nối	Tiết diện 4÷14mm².	Tiết diện 4÷14mm².
+ SPD	Dạng modu 4 khối ghép	Dạng modu 4 khối ghép

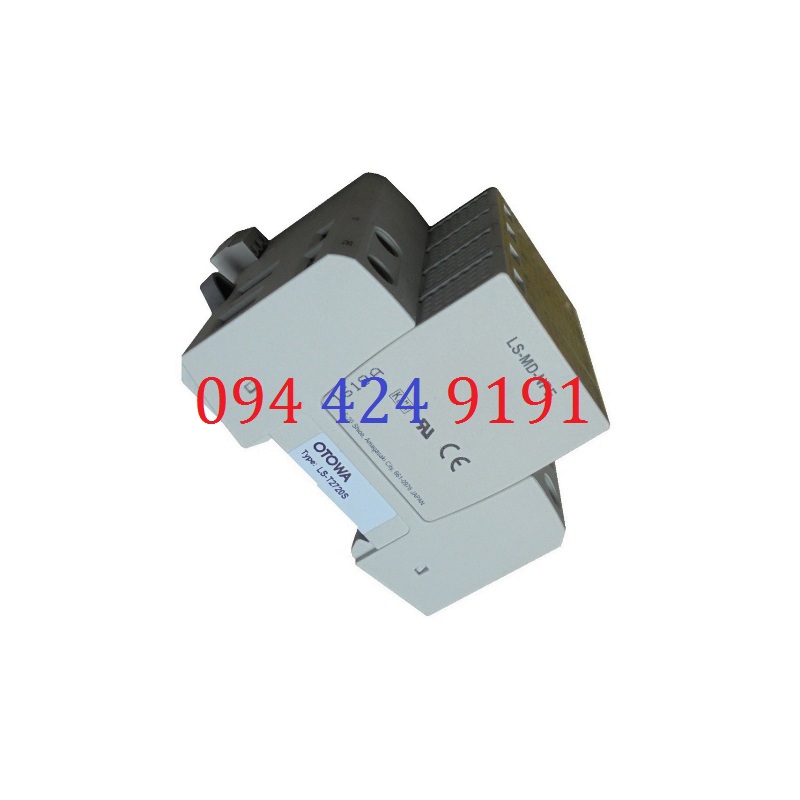

Thiết bị cắt sét lan truyền LS-T2720S — *Hình ảnh: thiết bị cắt sét lan truyền LS-T2720S*

Bảng giá chống sét lan truyền Otowa LST.

- Thiết bị cắt sét 3 pha 4 dây+đất, mắc song song với tải bảo vệ, bảo vệ Class 2. Điện áp làm việc bình thường Un: 230/400Vac, điện áp làm việc liên tục cực đại L-N/N-PE Uc: 275Vac/255Vac. Dòng cắt sét bình thường In: 20kA xung 8/20µs, dòng thoát sét cực đại Imax: 40kA xung 8/20µs. Thời gian đáp ứng L-N/N-PE tA: 25ns/100ns. Mã hàng: LS-T2720S. Xuất xứ: Otowa-Nhật Bản hoặc Đức

: 8.690.000 vnđ

- Bộ cắt sét 3 pha 4 dây+đất, mắc song song với tải bảo vệ, bảo vệ Class 2. Điện áp làm việc bình thường Un: 230/400Vac, điện áp làm việc liên tục cực đại L-N/N-PE Uc: 385Vac/255Vac. Dòng cắt sét bình thường In: 20kA xung 8/20µs, dòng thoát sét cực đại Imax: 40kA xung 8/20µs. Thời gian đáp ứng L-N/N-PE tA: 25ns/100ns. Mã hàng: LS-T3820S. Xuất xứ: Otowa-Nhật Bản hoặc Đức

: 9.600.000 vnđ

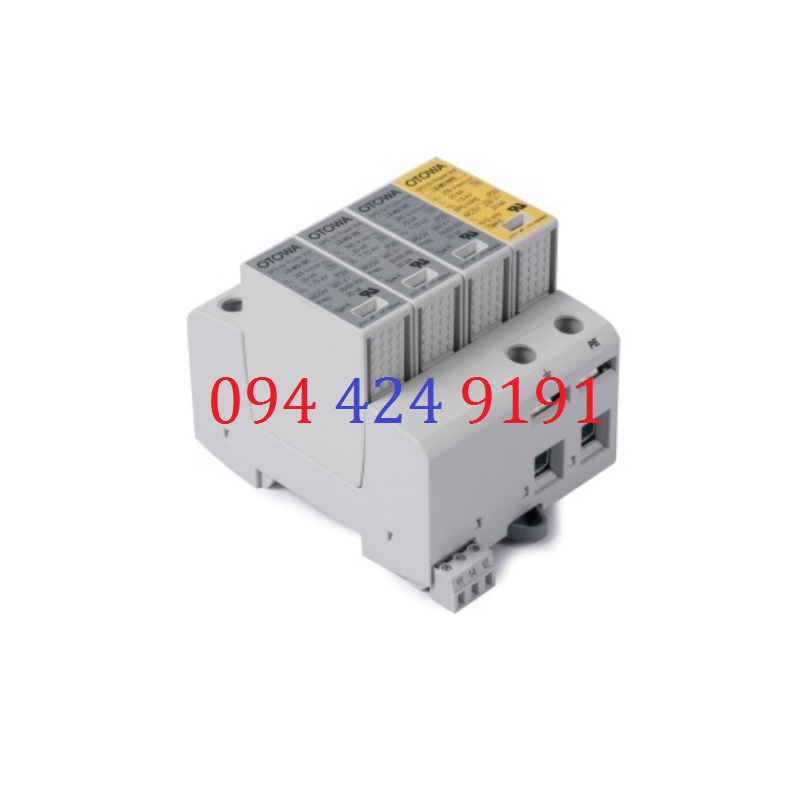

Bộ chống sét lan truyền LS-T3820S — *Hình ảnh: bộ chống sét lan truyền LS-T3820S*

Lắp đặt cắt sét đường điện EVN 3 pha Otowa LST.

- Sơ đồ đấu nối thiết bị chống sét bảo vệ cấp 2 Otowa LST theo mô tả hình dưới đây.

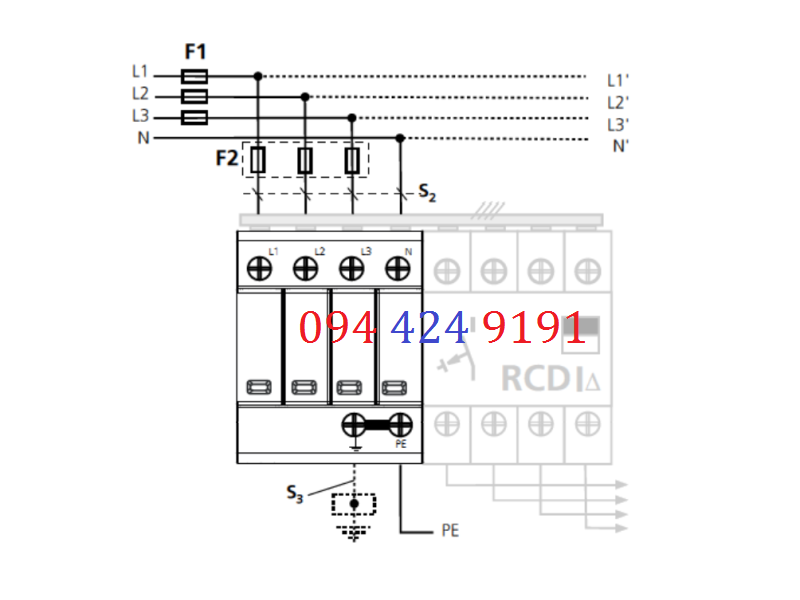

Cơ đồ lắp đặt Otowa 3 pha — *Hình ảnh: sơ đồ lắp đặt Otowa 3 pha*

- Thiết bị cắt sét Otowa LST chỉ được lắp đặt với hệ thống điện tải (F1) ≤ 125A. Nếu hệ thống điện có trị số tải (F1) > 125A cần lắp thêm cầu chì tại vị trí (F2) và đảm bảo F2 ≤ 125A. Quy định về cáp đấu nối được thể hiện trong bảng kê dưới đây.

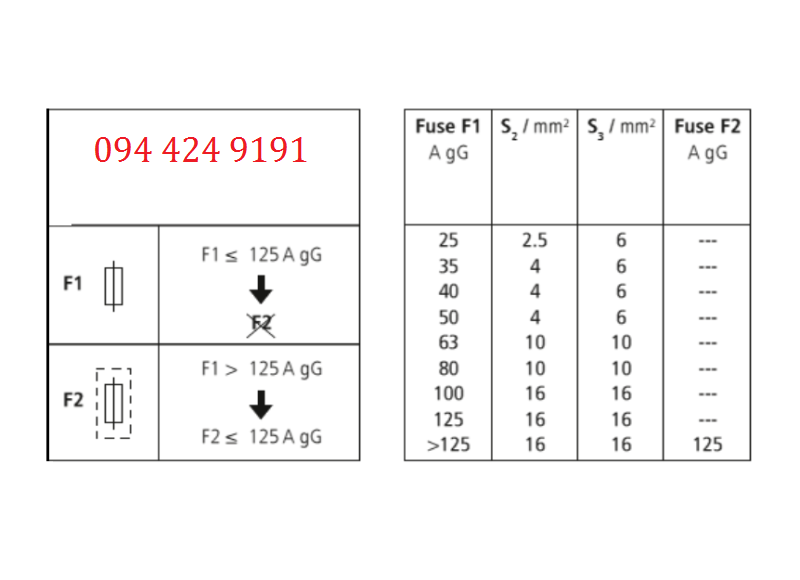

Quy định kích cỡ cáp đấu nối Otowa — *Hình ảnh: quy định kích cỡ cáp đấu nối Otowa*

- Trong quá trình vận hành thiết bị cắt sét Otowa có chỉ thị tình trạng làm việc của từng module cắt sét. Nếu màu xanh thì thiết bị còn tốt, màu đỏ cần thay thế module cắt sét đó.

Video: hướng dẫn lắp đặt LS-T3820S Otowa

Thông tin liên hệ bộ chống sét lan truyền Otowa LST.

- Quý khách hàng có nhu cầu Catalogue, giá rẻ, tư vấn thiết kế lắp đặt cắt sét 3 pha bảo vệ cấp 2 Otowa LST vui lòng gọi số: 0978281637, Tel: 02466528821.
