Đặc điểm và ứng dụng thiết bị chống sét lan truyền Prosurge sử dụng công nghệ TSG (Trigger Spark Gap).
- Công nghệ cắt sét TSG MG25 (Trigger Spark Gap) là công nghệ hiện đại bậc nhất hiện nay. Sử dụng mạch kích hoạt điện tử, đem lại 2 vấn đề thiết yếu mà nhiều nhà sản xuất Chống Sét đang đau đầu. Đó là giữa độ bền SPD và điện áp Up để bảo vệ thiết bị.
- Sự kết hợp giữa công nghệ chống sét Spark Gap & mạch kích hoạt điện tử có mồi nhử. Đem lại hiệu quả khác biệt so với công nghệ chống sét khác.
- Ứng dụng thiết bị chống sét TSG MG25 Prosurge được sử dụng trong tòa nhà, trạm viễn thông BTS, Ngân hàng, Quân Đội, Hệ thống nhà máy xử lý nước thải,…
- Cắt sét lan truyền TSG MG25 Prosurge có khả năng chống sét trực tiếp 25kA và xung sét lan truyền 100kA. Phù hợp với bảo vệ cấp 1+cấp 2 trong mạch điện hạ áp.

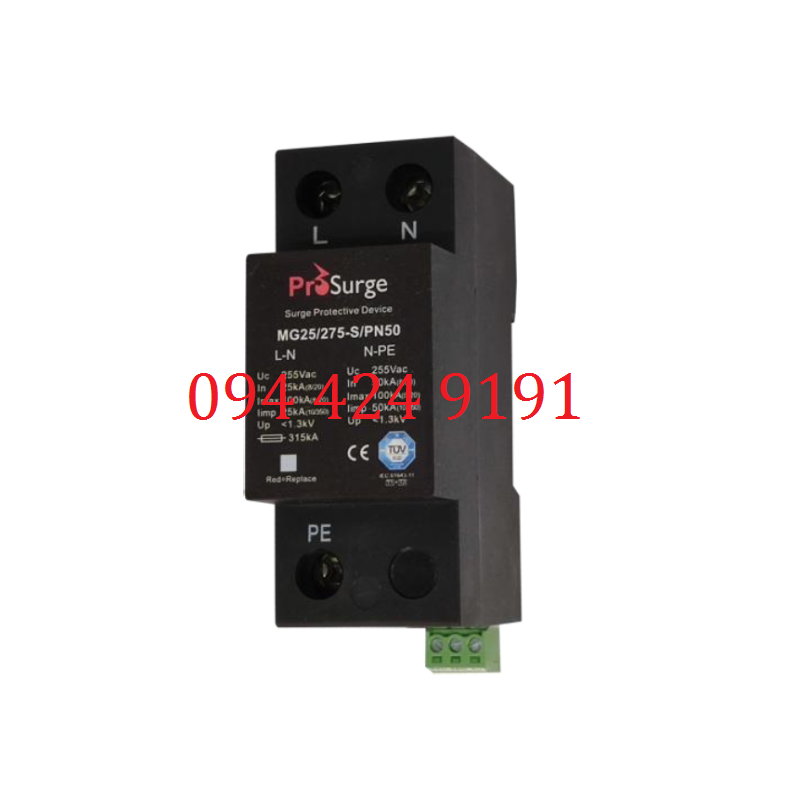

Hình ảnh: cắt sét 1 pha Tsg Prosurge MG-25-275-PN50
Thông số kỹ thuật SPD Psosurge TSG 1 pha 3 pha MG-25-275-TSG.
- Mã hàng SPD | MG25/275-PN50 | MG25/275-3PN100 |
- Hãng sản xuất | Prosurge | Prosurge |
- Xuất xứ cắt sét TSG | China | Trung Quốc |
- Công nghệ chế tạo Chống Sét | TSG (Trigger Spark Gap) | |
- Tiêu chuẩn đáp ứng | IEC61643-11:2011/EN61643-11:2012/A11:2018. TUV , CE | |
- Cấp bảo vệ trong mạch điện | I+ II /1+2/ B+C | |
- Điện áp làm việc bình thường Un | 220/385÷230/400 Vac (50/60Hz) | |
- Điện áp làm việc liên tục cực đại L-N/N-PE Uc | 275Vac/255Vac | |
- Dòng cắt sét bình thường L-N/N-PE In | 25kA/50kA xung 8/20µs | 25kA/100kA xung 8/20µs |
- Dòng cắt sét cực đại L-N/N-PE Imax | 100kA/100kA xung 8/20µs | 100kA/150kA xung 8/20µs |
- Khả năng chịu xung trực tiếp L-N/N-PE | 25kA/50kA xung 10/350µs | 25kA/100kA xung 10/350µs |
- Mức điện áp bảo vệ L-N/N-PE Up | ≤ 1.3kV/≤ 1.3kV | |
- Thời gian đáp ứng L-N/N-PE tA | ≤ 10ns/≤ 100ns | |
- Điện áp thoáng qua TOV L-N/N-PE Ut | 440Vac trong thời gian 120’/1200Vac trong 200ms | |
- Dòng ngắn mạch L-N Isccr | 25kArms/ | 25kArms/ |
- Dòng phóng theoN-PE Ifi | 100Arms tại 255Vac | 100Arms tại 255Vac |
- Cầu chì dự phòng | ≤ 315A gL/gG | ≤ 315A gL/gG |
- Nhiệt độ làm việc | - 40ºC ÷ 80ºC | - 40ºC ÷ 80ºC |
- Tiết diện cáp đấu nối | 25mm2÷35mm2 | 25mm2÷35mm2 |
- Lắp đặt trên | DIN 35mm tiêu chuẩn EN 50022/DIN46277-3 | |
- Vỏ bao quanh | Vỏ nhựa dẻo theo chuẩn UL94 V-0 | |
- Độ kín mức độ bảo vệ | IP20 | IP20 |
- Hiển thị trạng thái làm việc module cắt sét | Không màu Ok, màu đỏ cần thay thế | |
- Tích hợp cảnh báo xa | Có thể lựa chọn | Có thể lựa chọn |

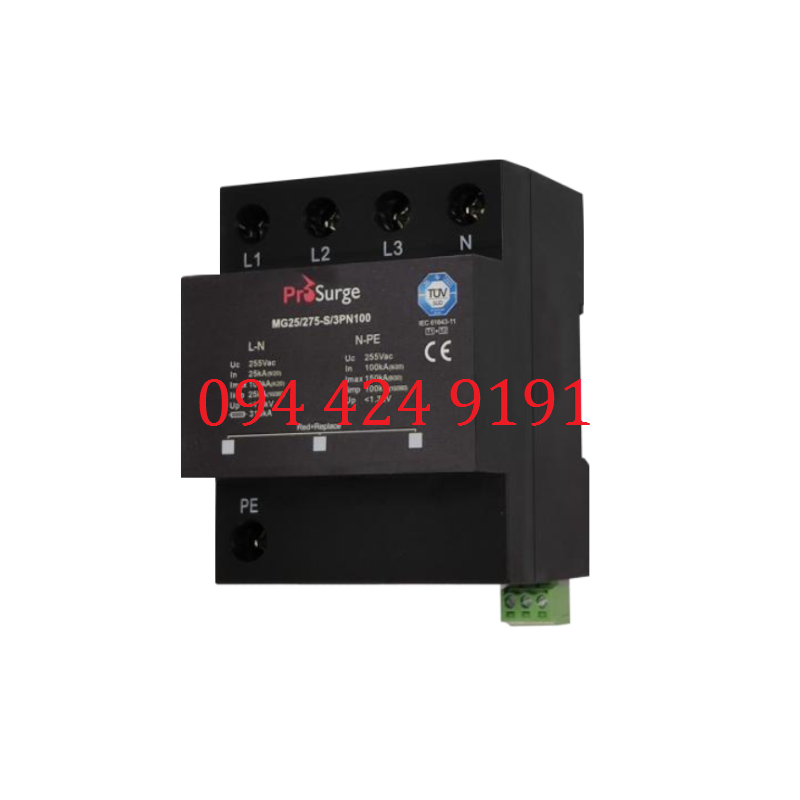

Hình ảnh: cắt sét 3 pha Tsg Prosurge MG-25-275-3PN100
Bảng giá thiết bị cắt sét lan truyền TSG Prosurge.
- Giá thiết bị cắt sét TSG MG25 Prosurger mang tính chất tham khảo giá có thể thay đổi mà không cần báo trước, giá trên chưa bao gồm VAT và nhân công lắp đặt.
- Tiến độ cung cấp hàng hóa TSG MG25 Prosurge từ 4 đến 6 tuần đối với những mặt hàng không có sẵn tại Việt Nam.
- Thiết bị chống sét lan truyền 1 pha 1P+N TSG MG25 Prosurge, cấu hình bảo vệ L-N & N-PE, khả năng cắt dòng sét trực tiếp giữa L-N/N-PE Iimp: 25kA/50kA xung 10/350µs, khả năng cắt dòng sét lan truyền L-N/N-PE Imax: 50kA/100kA xung 8/20µs. Mã hàng: MG25/275-PN. Xuất xứ: Prosurge-China.
- Bộ cắt sét lan truyền 3 pha 4 cực 3P+N, cấu hình bảo vệ L1-N, L2-N, L3-N & N-PE. Bảo vệ Type 1+Type 2 trong hệ thống điện phân phối. Công nghệ chế tạo TSG, dòng cắt sét Iimp L-N/N-PE: 25kA/100kA xung 10/350µs, dòng cắt sét lớn nhất Imax giữa L-N/N-PE: 100kA/150kA xung 8/20µs. Có màn hình hiển thị trạng thái làm việc Module cắt sét không màu oke, màu đỏ cần thay thế. Mã hàng: MG25/275-3PN100. Xuất xứ: Prosurge-Trung Quốc
Hướng dẫn vận hành lắp đặt chống sét lan truyền TSG Prosurge MG-25-275-TSG.
- Thiết bị chống sét lan truyền SPD TSG MG25 Prosurge lắp đặt trên DIN35mm, tiết diện dây đấu nối 25-35mm2.
Hình ảnh: kích thước cắt sét 1 pha TSG MG25 Prosurge
- Nên đấu nối bộ cắt sét TSGMG25 Prosurge theo dạng hình V.
- Trên sản phẩm chống sét MG25 Prosurge đã ghi sẵn L, N, PE trong đó L=chân Pha, N=chân trung tính, PE=chân tiếp địa.
- Yêu trị số điện trở để đấu nối thiết bị chống sét lan truyền cần có trị số ≤ 4Ω.
- Trên từng module cắt sét L-N có màn hình hiển thị trạng thái làm việc của thiết bị cắt sét. Màn hình không có màu thiết bị còn tốt, màn hình chuyển sang màu đỏ cần thay thế module cắt sét.

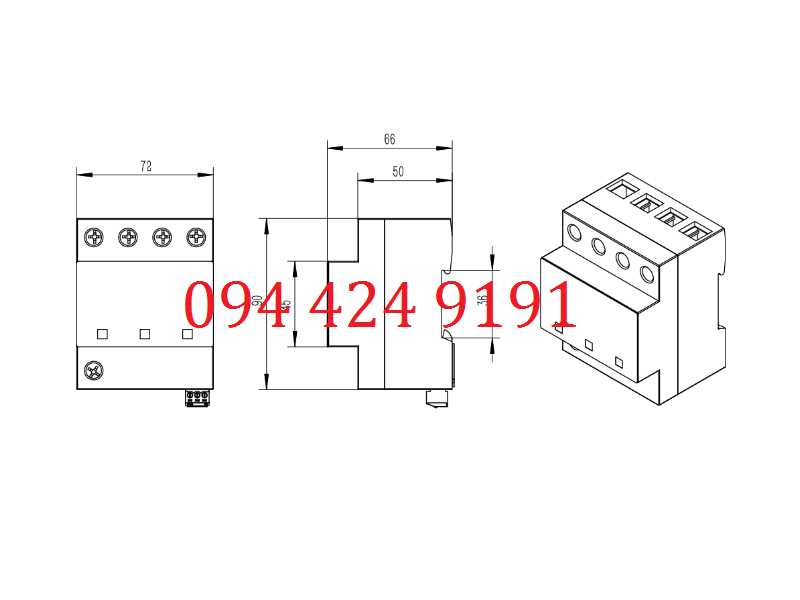

Hình ảnh: kích thước cắt sét 3 pha TSG MG25 Prosurge
