Đặc điểm bộ chống sét lan truyền OVR T2 của ABB-Bulgaria.
- Thiết bị chống sét bảo vệ sét đánh lan truyền sét đánh cảm ứng trên đường dây hạ áp, tránh hiện tượng thiết bị hỏng khi bị sét đánh gián tiếp.
- Chống sét ABB OVRT2 có điện áp dư thấp phù hợp với mức chịu đựng của thiết bị cần bảo vệ đặc trưng bởi Imax: 40kA, khi Imax càng cao thì thiết bị chống sét ABB OVRT2 càng đắt tiền. Nên chúng ta cần biết cân đối hợp lý giữa chi phí và mức độ bảo vệ.
- Bộ chống sét lan truyền qua đường nguồn điện hạ áp dòng cắt sét 40kA OVR T2 có cờ hiển thị trạng thái làm việc của thiết bị cắt sét Cờ màu xanh thiết bị chống sét còn tốt, cờ màu đỏ thiết bị chống sét cần thay thế.
- Thiết bị chống sét lan truyền cấp 2 của ABB OVR T2 có tích hợp sẵn tiếp điểm cảnh báo xa giúp dễ dàng quản lý tình trạng làm việc của Thiết bị chống sét ABB qua phần mềm.
- Chống sét lan truyền ABB OVR T2 dòng cắt sét 40kA bảo vệ 1P+N hoặc 3P+N được sản xuất trên dây truyền công nghệ cao do ABB sản xuất tại Bulgaria.

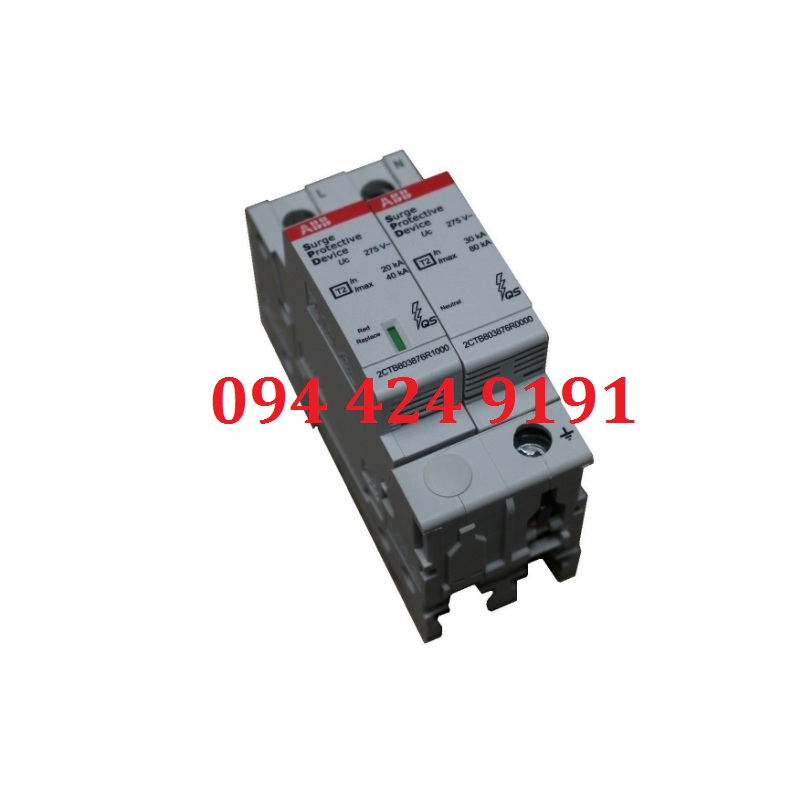

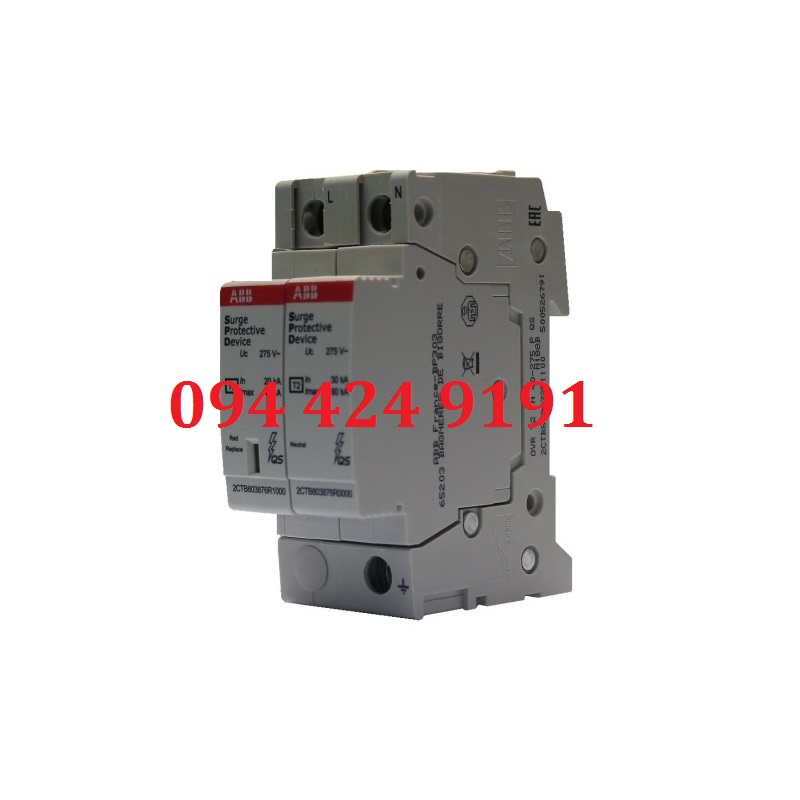

Hình ảnh: thiết bị chống sét 1 pha, 2 cực ABB OVRT2
Thông số kỹ thuật thiết bị chống sét lan truyền ABB-OVRT2.
- Dòng sản phẩm ABB 1pha 220Vac | : OVR T2-1N-40-275PQS |
- Dòng sản phẩm ABB 3pha | : OVR T2-3N-40-275PQS |
- Mã sản phẩm ABB 1P+N | : 2CTB803972R110 |
- Mã sản phẩm ABB 3P+N | : 2CTB803873R1300 |
- Mạng điện tương thích | : TT, TN-S |
- Điện áp làm việc bình thường Uc | : 230/400Vac |
- Số cực ABB | : 02 cực (1P+N) hoặc 04 cực (3P+N) |
- Cấp bảo vệ Abb OVRT2 | : Cấp 2 |
- Đáp ứng tiêu chuẩn | : IEC61643-11/EN61643-11 |
- Loại sản phẩm ABB | : QS |
- Phiên bản ABB OVRT2 | : Kiểu gắn DIN |
- Dòng cắt sét In | : 20kA xung 8/20µs |
- Dòng cắt sét Iimp | : 2kA xung 10/350µs |
- Dòng cắt sét lớn nhất Imax | : 40kA xung 8/20µs |
- Tổng dòng cắt sét Itotal | : 80kA xung 8/20µs |
- Điện áp làm việc cực đại Uc | : L-PE 275V |
| : L-N 275V |
| : N-PE 275V |
- Thời gian đáp ứng | : < 25ns |
- Tần số làm việc | : 47÷63Hz |
- Mức điện áp bảo vệ Up | : L-N ≤ 1.2kV |
| : N-PE ≤ 1.4kV |
- Điện áp thông qua Ut | : L-N ≤ 337V |
| : N-PE ≤ 1200V |
- Khả năng chịu được dòng ngắn mạch Icc | : 100kA |
- Thiết bị bảo vệ ngắn mạch | : Cầu dao ≤ 125A |
| : Cầu chì ≤ 125A |
- Tải tiêu thụ cắt sét ABB OVRT2 | : Không phụ thuộc |
- Năng lượng tản sét | : 17 mW |
- Trọng lượng cắt sét ABB OVRT2 | : 0.24kg |
- Chiều rộng cắt sét ABB OVRT2 | : 35.6mm |
- Chiều sâu cắt sét ABB OVRT2 | : 58mm |
- Chiều cao cắt sét ABB OVRT2 | : 88mm |
- Nhiệt độ làm việc | : -40÷800C |
- Độ ẩm cắt sét ABB OVRT2 | : 93% |
- Bảo hành ABB | : 12 tháng |

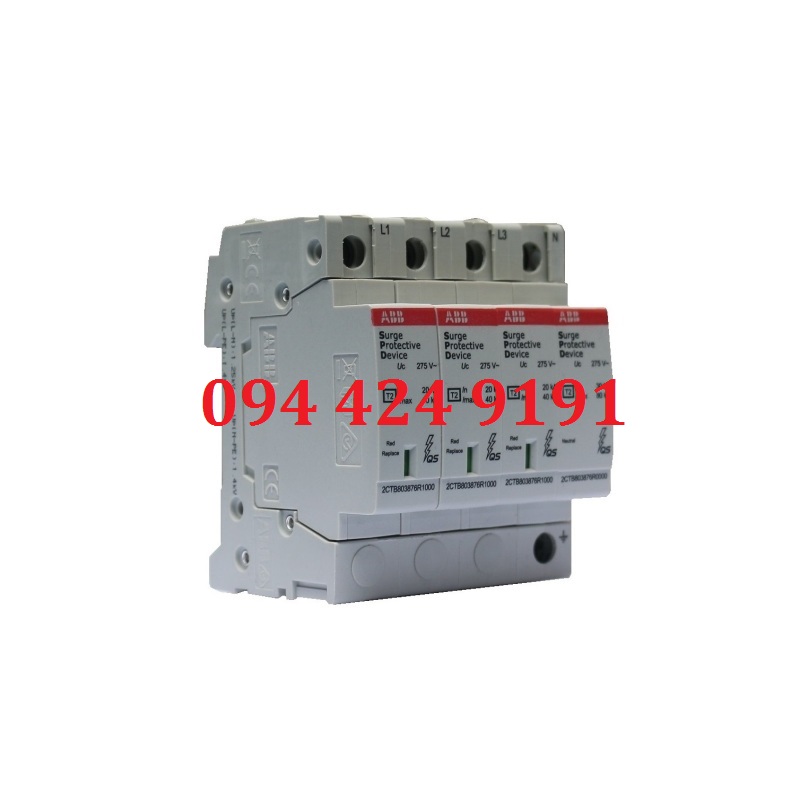

Hình ảnh: cắt sét 3pha 4 cực 3P+N OVRT2
Lắp đặt Bộ chống sét dòng cắt sét 40kA ABB OVR T2.
- Thiết bị cắt sét dòng cắt 40kA ABB OVR T2 được lắp song song với mạng điện bảo vệ. Nên sử dụng dây đấu nối có kích cỡ phù hợp.
- Bộ chống sét ABB OVR T2 được lắp đặt những nơi có độ cao dưới 2000m so với mực nước biển.
- Khoảng cách từ thiết bị Chống sét ABB OVR T2 tới thiết bị bảo vệ không được dài hơn 10m.
- Khoảng cách dây đấu nối từ nguồn+đường tản sét ra bản đồng khoảng cách ≤ 50cm.
- Nếu PD1 < 125A thì không cần PD2 cầu chì hoặc Attomat, còn nếu PD1 > PD2 thì cần lắp thêm Cầu chì hoặc Attomat.

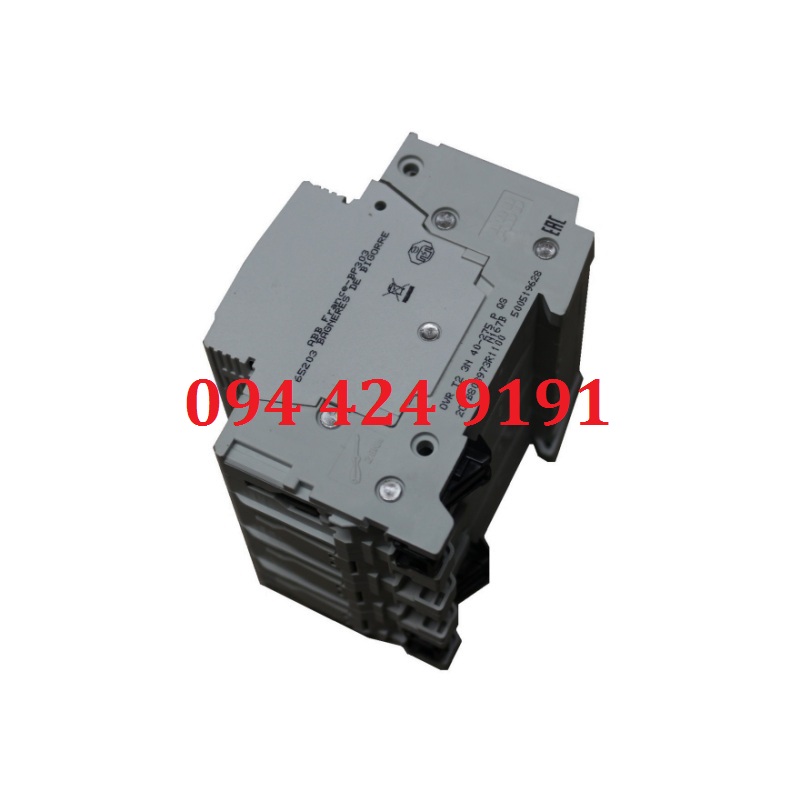

Hình ảnh: mặt bên của Abb OVRT2
Thông tin chi tiết lắp đặt hướng dẫn vận hành, chi tiết giá rẻ vui lòng liên hệ.
- Quý khách hàng có nhu cầu sản phẩm bộ cắt sét lan truyền cấp, dòng cắt 40kA ABB OVR T2 vui lòng liên hệ nhà phân phối Chống Sét Trần Gia. Địa chỉ: Số 20, ngách 43/17, ngõ 43 phố Kim Đồng, phường Giáp Bát, quận Hoàng Mai, Tp. Hà Nội. Mobile: 0978281637. Tel: 02466528821. Các bạn cần loại thông số tương đương giá rẻ có thể tham khảo mã TEC MT80.
