ĐẶC ĐIỂM ỨNG DỤNG CHỐNG SÉT MẠNG LAN TEC-SPD/J45/48/POE/OD.
- Chống sét lan truyền qua đường tín hiệu mạng LAN, Camera IP có nguồn POE chạy qua, máy trạm, kiểu cắm RJ45 sử dụng ngoài trời, mã hàng: TEC-SPD/J45/48/POE/OD.
- Thiết bị chống sét cho tín hiệu ngoài trời được thiết kế tối ưu với độ suy hao thấp.
- Kết hợp mạch lọc, mạch cách ly với công nghệ chống sét bằng TVS, MOV và GDT nhằm đảm bảo chất lượng tốt nhất.
- Lắp đặt dùng để treo cột ngoài trời hoặc tùy chọn.

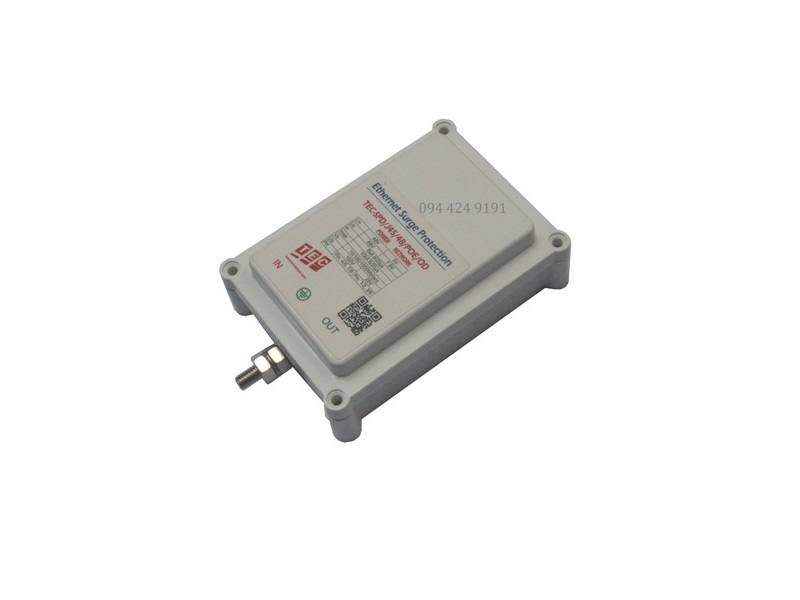

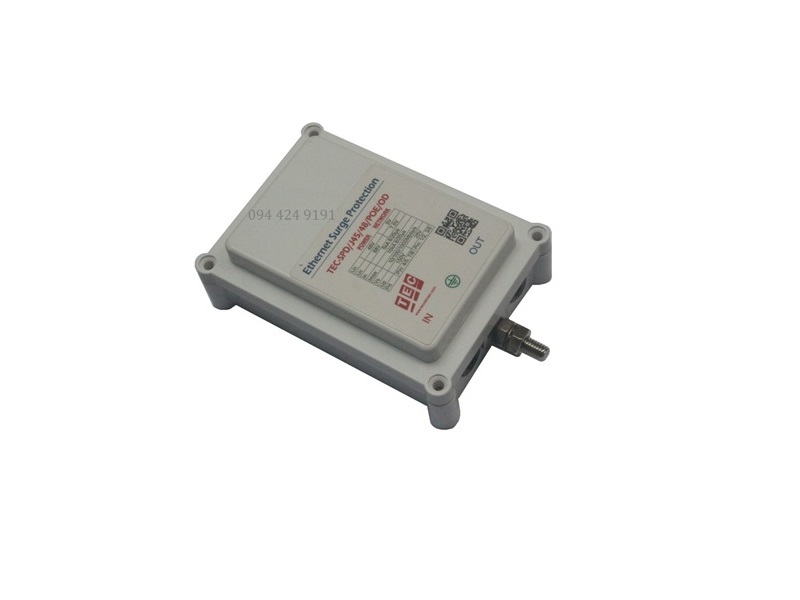

Hình ảnh: bên ngoài TEC SPD-45-48-POE-OD
THÔNG SỐ KỸ THUẬT CHÍNH THIẾT BỊ CHỐNG SÉT CAMERA IP, LAN, MÁY TRẠM.
- Bảng kê dưới đây là một số thông số kỹ thuật chính của thiết bị chống sét cảm ứng qua đường tín hiệu lắp ngoài trời TEC SPD-J45-48-POE-OD.
Chỉ tiêu kỹ thuật | Nguồn POE | Mạng LAN |
Mã sản phẩm | SPD/J45/48/POE/OD | |
Công nghệ chế tạo | MOV+GDT+TVS | |
Đấu nối | Mắc nối tiếp | |
Kiểu kết nối | RJ45 | |
Điện áp làm việc bình thường (Un) | 48Vdc | 5.0V |
Điện áp làm việc liên tục lớn nhất (Uc) | 68Vdc | 7.5V |
Dòng tải Iload | ≤ 1A |
|
Khả năng thoát sét cực đại (Imax) | 10kA | |
Khả năng thoát sét bình thường (In) | 5kA | |
Điện áp bảo vệ Up tại In (Line-Line) | ≤ 150V | ≤ 25V |
Điện áp vảo vệ Up tại (Line-Pg) | ≤ 150V | ≤ 150V |
Tốc độ đường truyền |
| 10/100/1000Mbs |
Thời gian nhạy đáp (tA) | ≤ 1ns | ≤ 1ns |
Cấu hình bảo vệ | Pin 4-5; 7-8 | Pin 1-2; 3-6 |
Cáp tiếp địa | ≥ 4mm2 | |
Nhiệt độ làm việc | -40÷80ºC, | |
Độ ẩm hoạt động | 0÷95% không ngưng tụ | |
Tiêu chuẩn độ kín chống bụi, nước | IP65 | |
Chất liệu vỏ hộp | Bằng nhựa, UL94-V0 | |
Đầu vào, đầu ra | RJ 45 hai đầu | |
Kích thước | 105x75x35(mm) | |
Trọng lượng | 130g | |
Bảo hành | 12 tháng | |

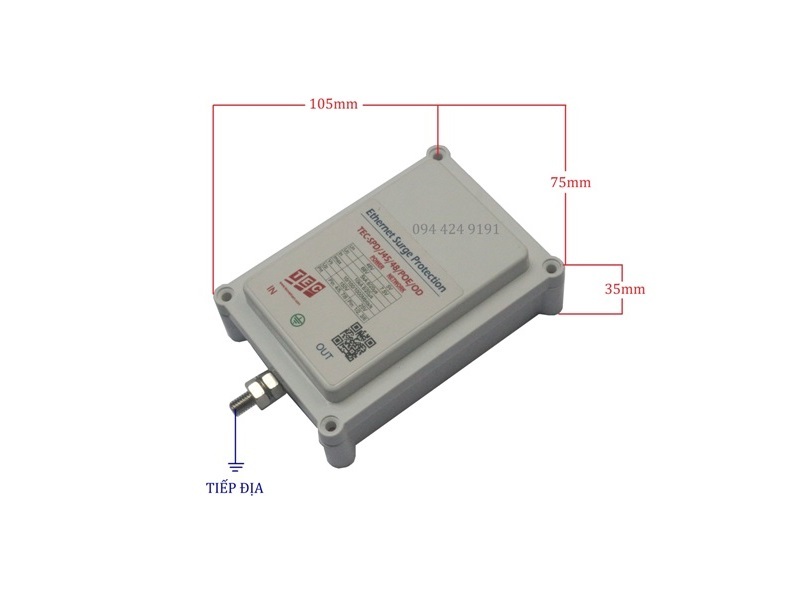

Hình ảnh: kích thước TEC SPD-45-48-POE-OD
BÁO GIÁ THAM KHẢO THIẾT BỊ CHỐNG SÉT NGOÀI TRỜI
- Đơn giá Thiết bị cắt lọc sét Tec SPD/J45/48/POE/OD chưa bao gồm VAT và nhân công lắp đặt. Đơn giá có thể thay đổi mà không cần báo trước.
- Tiền độ cung cấp thiết bị chống sét Camera IP ngoài trời, Wifi ngoài trời, Ethernet,…Trong vòng 1 ngày đối với hàng có sẵn, 7-10 ngày đối với số lượng lớn.
- Thiết bị chống sét cho đường tín hiệu Camera IP, Wifi, Ethernet,…loại chuyên dụng lắp ngoài trời. Kiểu kết nối RJ45, dòng cắt sét bình thường In: 5kA, Imax: 10kA, điện áp làm việc bình thương Un: 5Vdc đối với mạng LAN, 48Vdc đối với nguồn POE, công nghệ MOV+TDS+GDT, mắc nối tiếp. Mã hàng: SPD/J45/48/POE/OD thương hiệu TEC, xuất xứ: Việt Nam. Giấy chứng nhận chất lượng Cq & xuất xưởng đi kèm hàng hóa. Đơn giá: 950.000 vnđ chưa VAT 8%.

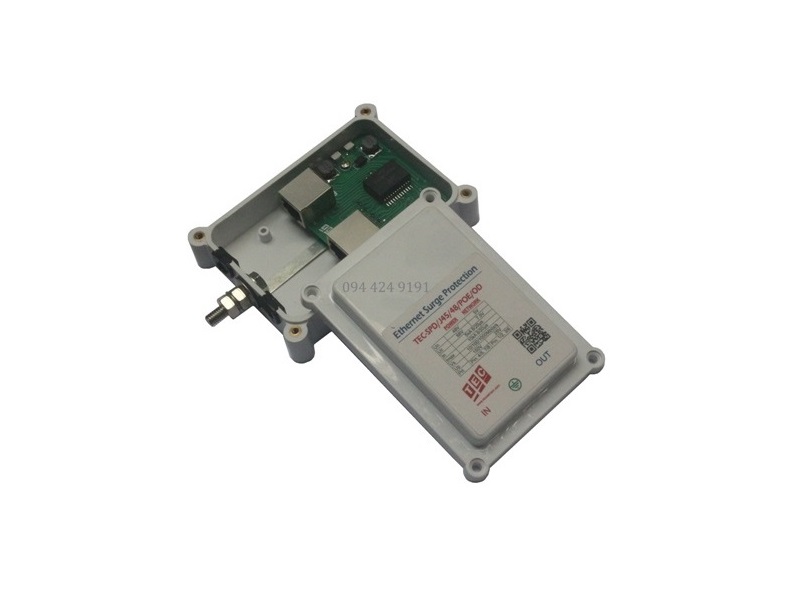

Hình ảnh: bên trong TEC SPD-45-48-POE-OD
HƯỚNG DẪN VẬN HÀNH LẮP ĐẶT THIẾT BỊ CHỐNG SÉT SPD/J45/48/POE/OD NGOÀI TRỜI.
- Thiết bị chống sét cho đường tín hiệu Camera IP, Wifi, Ethernet ngoài trời SPD/J45/48/POE/OD được lắp đặt nối tiếp có ghi sẵn đầu In, Out, Tiếp địa.
- Chân pin bảo vệ nguồn POE: 4-5; 7-8
- Chân pin bảo vệ tín hiệu Data: 1-2; 3-6
- Cáp tiếp địa sử dụng cáp đồng bện mềm có tiết diện ≥ 4mm2.

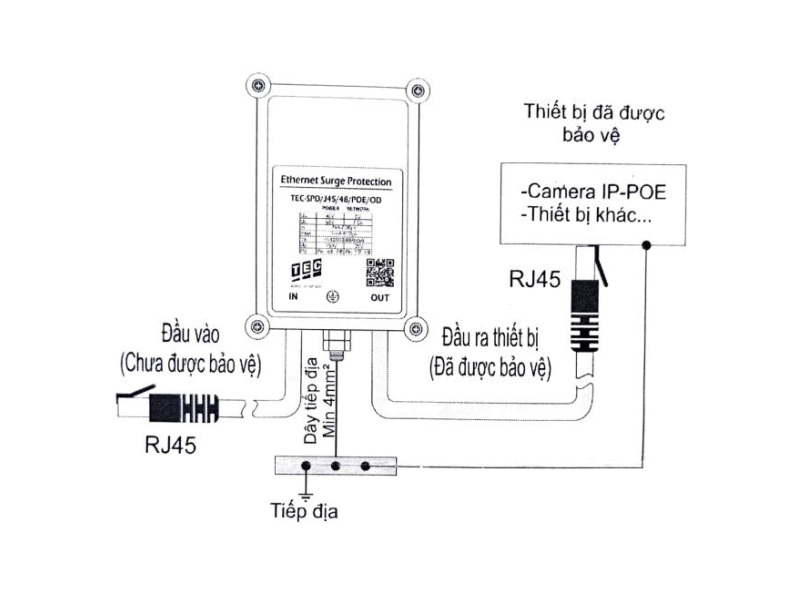

Hình ảnh: sơ đồ lắp đặt chống sét tín hiệu ngoài trời
LIÊN HỆ THIẾT BỊ CHỐNG SÉT DATA LAN, POE NGOÀI TRỜI.
- Mọi thông tin chi tiết về sản phẩm chống sét TEC vui lòng liên hệ theo địa chỉ VPGD: Số 3, ngách 19/2, ngõ 19, phố Kim Đồng, Tương Mai, Hà Nội. Hotline: 0944249191. Ngoài sản phẩm chống sét tín hiệu ngoài trời chúng tôi còn cung cấp thiết bị chống sét cảm ứng loại trong nhà TEC SPD-J45-48-POE.
