Đặc điểm ứng dụng thiết bị cắt lọc sét dòng tải nhỏ LPI DLSF8A, DLSF16A, DLSF20A.
- Cắt lọc sét dòng tải nhỏ DLSF Lpi phù hợp với điện 1 pha dòng tải 8A, 16A, 20A.
- Thiết bị chống sét LPI DLSF được sản xuất đạt tiêu chuẩn IEC61643.
- Bộ cắt lọc sét LPI DLSF chụi được dòng xung sét 25kA+25kA 8/20μs Ph-N. Bảo vệ 3 giai đoạn Cắt sét sơ cấp, mạch lọc sét có cuộn cảm giúp giảm biên độ sét dv/dt 100 lần, cắt sét thứ cấp.
- Bộ chống sét gắn trên DIN DLSF được sử dụng dung nhiều cho thiết bị điện tử nhậy cảm, tổng tải điện thoại, thiết bị có mức tiêu thụ điện nhỏ.
- Thiết bị chống sét của Lpi DLSF gắn trên DIN 35mm được thiết kế phù hợp với các mạng điện TT, TN-S, TN-C-S.

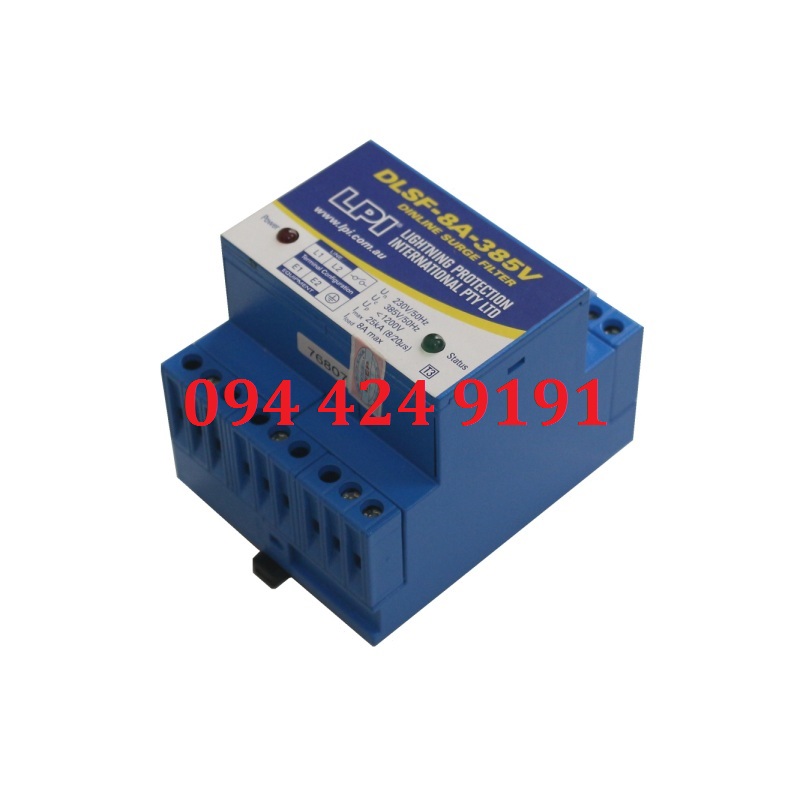

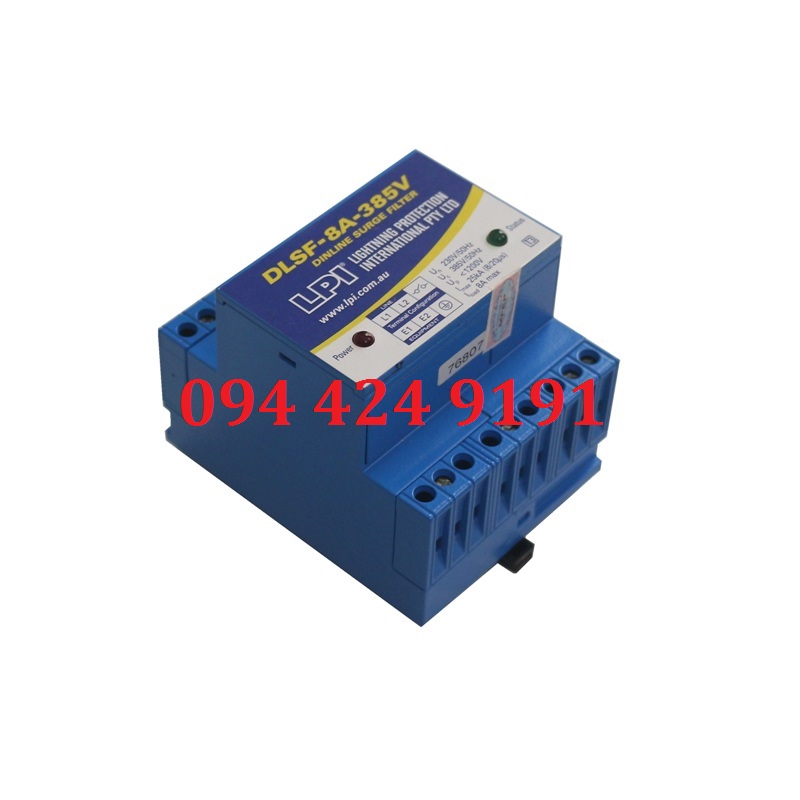

Hình ảnh: cắt lọc sét 1 pha 8A LPI DLSF
- Thiết bị cắt lọc sét DLSF có cấu hình bảo vệ L1-L2, L1-GND, L2-GND.
- Dòng cắt sét ở chế độ L1-L2: 25kA 8/20μs, và dòng cắt sét ở chế độ thứ cấp 25kA 8/20μs.
- Dòng cắt sét ở chế độ bảo vệ L-GND là 25kA 8/20μs;
- Thiết bị chống sét DLSF có đèn LED hiển thị trạng thái làm việc của thiết bị, khi đèn chuyển sang màu đỏ thì cần thay thế thiết bị cắt lọc sét DLSF. Ngoài ra thiết bị còn có đèn báo hiệu nguồn điện AC.

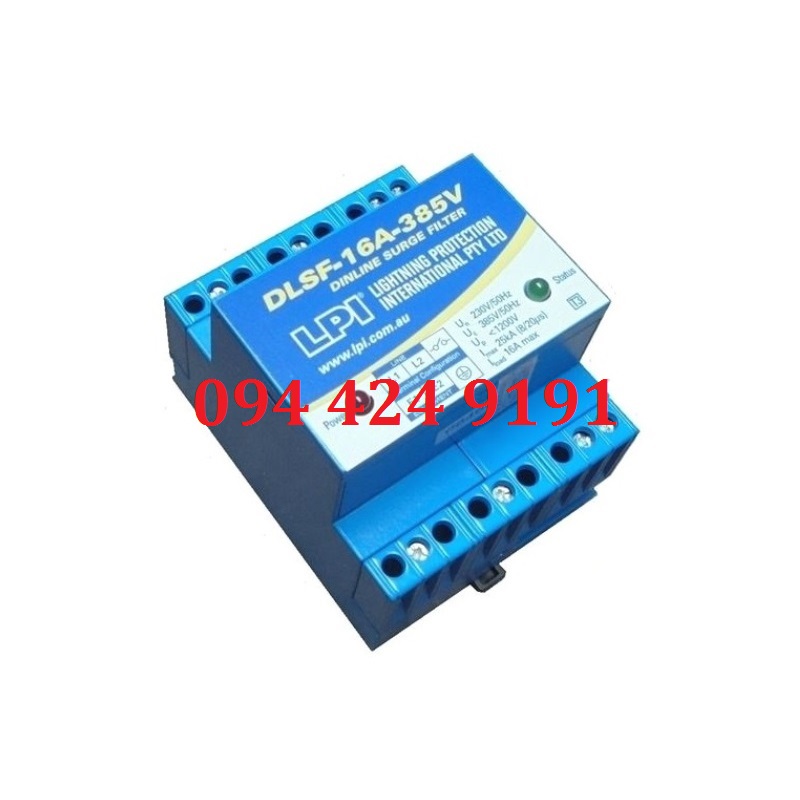

Hình ảnh: cắt lọc sét 1 pha 16A LPI DLSF
Thông số kỹ thuật chính cắt lọc sét Lpi DLSF điện áp 385V & 480V.
Mô tả | Thông số mô tả | |
Điện áp làm việc liên tục cực đại Uc | 385V | 480V |
Mã hàng cắt lọc sét dòng tải nhỏ | DLSF8A-385V, DLSF16A-385V, DLSF20A-385V | DLSF8A-480V, DLSF16A-480V, DLSF20A-480V |
Điện áp làm việc bình thường Un | 220÷240Vac | 220÷277Vac |
Dòng tải phù hợp DLSF | 8A, 16A, 20A | |
Mức điện áp bảo vệ | ≤ 1.2kV | ≤ 1.5kV |
Hệ thống điện phù hợp | TT, TN-S, TN-C-S (MEN) | |
Cắt sét bình thường In | Bảo vệ giữa L1-L2: 10kA, giữa L-G: 10kA xung 8/20µs | |
Cắt sét cực đại Imax | Bảo vệ giữa L1-L2: 25kA, giữa L-G: 25kA xung 8/20µs | |
Thời gian đáp ứng tA | < 1ns | < 1ns |
Hiển thị trạng thái làm việc | Đèn báo LED nguồn và LED hiển thị trạng thái làm viêc | |
Tiếp điểm cảnh báo | Có | Có |
Điều kiện làm việc nhiệt độ/độ ẩm | -40°C to +50°C, 0 ÷95% không ngưng tụ | |
Thời gian bảo hành LPI DLSF | 12 tháng kể từ ngày giao hàng | |

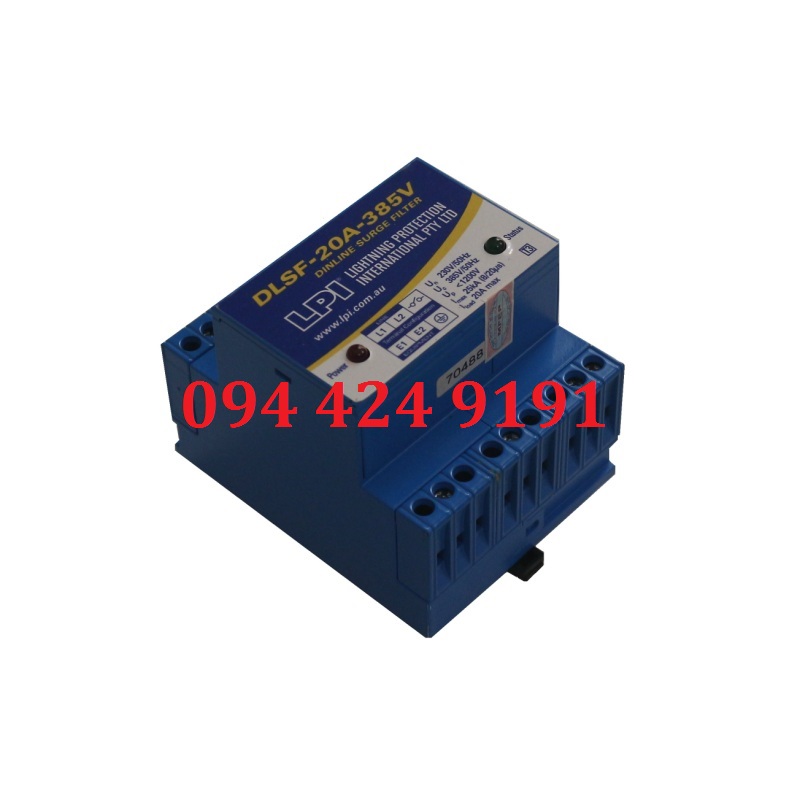

Hình ảnh: cắt lọc sét 1 pha 20A LPI DLSF
Đơn giá cắt lọc sét dòng tải nhỏ DLSF.
- Bảng giá thiết bị cắt lọc sét 1 pha 8A, 16A, 20A DLSF mang tính chất tham khảo chưa bao gồm VAT nhân công lắp đặt và chi phí vận chuyển.
- Thời gian cấp hàng tùy thuộc và số lượng thông thường từ 4-6 tuần. Hàng hóa có đầy đủ Co, Cq đi kèm.
- Thiết bị cắt lọc sét 1 pha dòng tải 8A, điện áp làm việc bình thường Un: 240V hoặc 277V. Mã hàng: DLSF8A-385V hoặc DLSF8A-480V. Xuất xứ: Lpi-Úc. Đơn giá: 4.550.000 vnđ
- Thiết bị cắt lọc sét 1 pha dòng tải 16A, điện áp làm việc bình thường Un: 240 hoặc 277V, dòng cắt sét 25kA+25kA, mắc nối tiếp với tải tiêu thụ. Mã hàng: DLSF16A-385V hoặc DLSF16A-480V. Xuất xứ: Lpi-Úc. Đơn giá: 4.850.000 vnđ
- Thiết bị cắt lọc sét 1 pha dòng tải 20A, cấu hình bảo vệ L1-L2& L-G, thời gian đáp ứng < 1ns, có đèn LED hiển thị trạng thái làm việc của thiết bị. Mã hàng: DLSF20A-385V hoặc DLSF20A-480V. Xuất xứ: Lpi-Úc. Đơn giá: 5.850.000 vnđ
Video: cắt lọc sét 1 pha LPI DLSF
Lắp đặt vận hành thiết bị cắt lọc sét LPI DLSF.
- Việc lắp đặt thiết bị cắt lọc sét Lpi DLSF phải được thực hiện bởi nhân viên có trình độ trung cấp điện trở lên.
- Tuyệt đối phải ngắt hết nguồn điện trước khi đấu nối cắt lọc sét DLSF, không được đấu điện sống gây nguy hiểm cho tính mạng và thiết bị.
- Đấu nối đúng thứ tự trong đó L1, L2 là đầu vào từ điện lưới. E1 và E2 là đầu vào của thiết bị cần bảo vệ. Dây ra tiếp địa biểu thị hình tiếp địa, tiếp địa phải có trị số ≤ 4Ω.
- Sau khi đấu xong cắt lọc sét DLSF tiến hành đóng điện cấp nguồn lúc đó cắt lọc sét LPI DLSF sẽ có 02 đèn LED hiển thị. Đèn báo nguồn và đèn LED xanh biểu thị tình trạng làm việc của thiết bị đang tốt, khi đèn xanh chuyển sang đỏ cần thay thế.

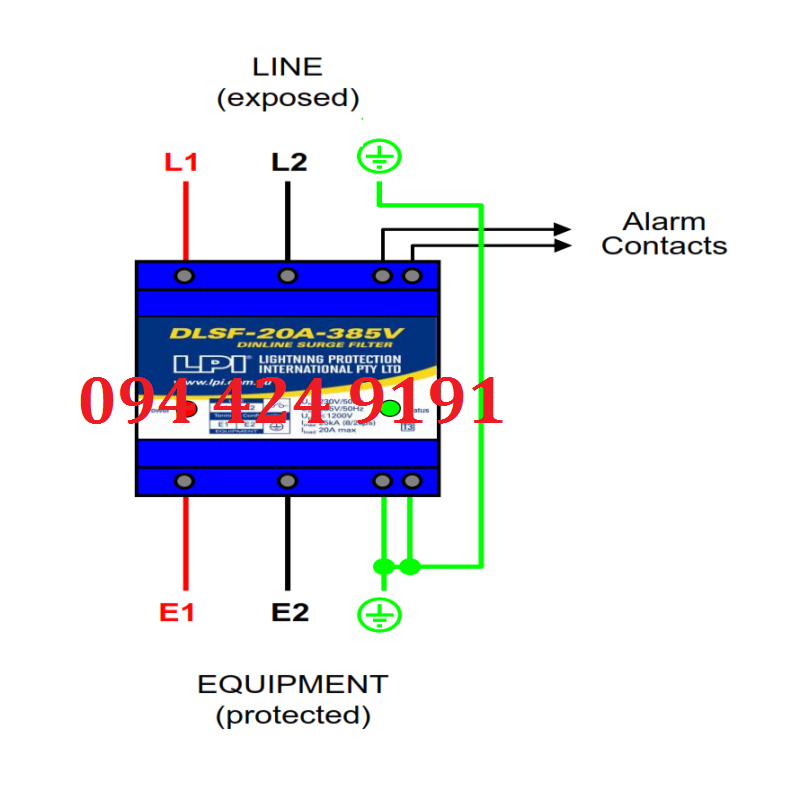

Hình ảnh: sơ đồ lắp đặt cắt lọc sét Lpi DLSF
Thông tin chi tiết về sản phẩm cắt lọc sét DLSF.
- Quý khách hàng cần thông tin về giá rẻ cũng như Catalogue về thiết bị cắt lọc sét DLSF xin vui lòng liên hệ với chúng tôi theo địa chỉ: Số 20, ngách 43/17, ngõ 43 phố Kim Đồng, Hà Nội. Tel: 02466528821 hoặc Mobile: 09878281637
