Tư vấn thiết kế hệ thống chống sét cho trung tâm dữ liệu Data center
Trung tâm dữ liệu Data center là 1 tòa nhà, hay một phần của tòa nhà nơi để chứa hệ thống máy tính và các thành phần liên quan. Chống sét cho Data center vui lòng gọi: 0944249191
Điều kiện đảm bảo an toàn về “Chống Sét” theo thông tư 147/2020/TT-BCA bảo đảm an toàn phòng cháy, chữa cháy tại quán karaoke và vũ trường được BCA ký ngày 31/12/2020. Được thực hiện theo Điều 5 của thông tư này
Vậy quy định về “Chống Sét” được thể hiện ở điểm nào, khoản nào trong Điều 5 của thông tư
- Khoản 1. Cơ sở kinh doanh dịch vụ Karaoke, dịch vụ vũ trường bảo đảm điều kiện an toàn về phòng cháy và chữa cháy quy định tại Điều 5 Nghị định số 136/2020/NĐ-CP ngày 24 tháng 11 năm 2020 của Chính phủ quy định chi tiết một số điều và biện pháp thi hành Luật Phòng cháy và chữa cháy và Luật sửa đổi, bổ sung một số điều của Luật Phòng cháy và chữa cháy (sau đây viết gọn là Nghị định số 136/2020/NĐ-CP) như sau:
a) Cơ sở cao từ 3 tầng trở lên hoặc có tổng khối tích từ 1.000 m3 trở lên phải bảo đảm điều kiện an toàn về “Chống Sét” theo quy định tại điểm “d” khoản 1 Điều 5 Nghị định số 136/2020/NĐ-CP
b) Cơ sở cao dưới 3 tầng hoặc có tổng khối tích dưới 1.000 m3 phải bảo đảm điều kiện an toàn về “Chống Sét” theo quy định tại điểm “a” khoản 2 Điều 5 Nghị định số 136/2020/NĐ-CP
c) Cơ sở kinh doanh dịch vụ karaoke, dịch vụ vũ trường được bố trí trong nhà cao tầng, nhà đa năng bảo đảm điều kiện “Chống Sét” theo quy định tại khoản 3 Điều 5 Nghị định số 136/2020/NĐ-CP.
- Khoản 2. Điều kiện an toàn về “Chống Sét” theo quy định tại khoản 1 Điều này phải được người đứng đầu cơ sở kinh doanh dịch vụ karaoke, dịch vụ vũ trường tổ chức thực hiện và duy trì trong suốt quá trình hoạt động.
Hình ảnh: cháy quán Karaoke An Phú tại Bình Dương
- Hệ thống chống sét gồm những gì ? Với kiến thức hạn hẹp chúng tôi xin được đưa ra giải pháp toàn diện về Chống Sét cho Quý khách hàng đang kinh doanh Karaoke được nắm sơ bộ để có căn cứ tham khảo.
+ Thứ nhất: Chống Sét trực tiếp hay Sét đánh thẳng.
+ Thứ hai: Chống Sét đánh lan truyền, cảm ứng.
+ Thứ ba: Hệ thống tiếp địa có trị số phù hợp đảm bảo phù hợp với tiêu chuẩn Chống Sét bao gồm 02 hệ thống tiếp địa: 1. Hệ thống tiếp địa cho Chống Sét Đánh Thẳng với trị số điện trở ≤ 10Ω (khuyến khích 5 Ω) nhằm trung hóa điện tích khi có sét đánh. 2. Hệ thống tiếp địa an toàn với trị số điện trở ≤ 4Ω (khuyến khích 2Ω) dùng làm tiếp mát cho vỏ máy, SPD chống sét, màn hình Karaoke, giàn Karaoke,…
+ Thứ nhất: Chống Sét Đánh Thẳng hay Chống Sét Trực Tiếp có những danh mục theo bảng kê sau:
1. Kim thu sét: Có thế làm dạng cổ điển (Franklin) hoặc phát xạ sớm đều được
2. Có thế làm dạng cổ điển (Franklin) hoặc phát xạ sớm đều được
3. Cột đỡ kim hoặc đế đỡ kim: Cột đỡ dùng cho kim thu sét công nghệ mới, đế dùng cho kim thu sét cổ điển.
4. Bộ dây giằng tăng đơ móc néo: Dùng để cân chỉnh cột đỡ kim thu sét giúp cột đỡ kim vững vàng khi có mưa to gió lớn. Nếu dùng kim thu sét dạng Franklin thì không cần thiết.
5. Dây thoát sét: Nhiệm vụ thoát sét xuống hệ thống tiếp địa, càng nhiều dây thoát càng tốt.
6. Hộp kiểm tra tiếp địa: Do tính chất phải đo đạc lại số liệu điện trở đất hàng năm, thì hộp kiểm tra có nhiệm vụ bảo quản điểm kiểm tra tiếp địa, giúp công việc đo đạc dễ dàng hơn.
7. Bộ đếm sét trực tiếp: Tính chất dùng để kiểm tra số lần sét đánh mà kim thu sét đón được. Có thể lắp hoặc không.
8. Hệ thống tiếp địa (vật tư được thể hiện trong mục thứ 3. Hệ thống tiếp địa): Với trị số điện trở ≤ 10Ω. Và phải có cơ quan có thẩm quyền đứng ra kiểm tra và cấp giấy
Hình ảnh: nguyên nhân sét đánh hỏng thiết bị
+ Thứ hai: Thiết bị chống sét đánh lan truyền, đánh cảm ứng.
- Cái này nhiều chủ Karaoke cũng chưa hiểu rõ tại sao lại có sét lan truyền, cảm ứng. Chống Sét Trần Gia xin được chia sẻ như sau: Khi có 1 cú sét xẩy ra thì từ trường xung quanh rất lớn nó có thể gây cám ứng nhiễm vào thiết bị tại quán Karaoke theo nhiều đường gây hư hỏng thiết bị Hoặc sét đánh trực tiếp vào đường dây điện, dây điện thoại, dây mạng ở vị trí không phải khu vực quán Karaoke lúc đó sét sẽ lan truyền cũng gây ra hư hỏng thiết bị Karaoke.
- Những vật tư cần thiết để làm hệ thống chống sét lan truyền.
1. Thiết bị cắt lọc sét nguồn điện 1 pha hoặc bộ chống sét lan truyền qua điện 3 pha: Ngăn chặn sét xâm nhập từ đường nguồn hạ áp 01pha hoặc 03 pha.
2. Thiết bị cắt lọc sét mạng LAN, Tel, CATV, CCTV: Thông thường chủ quán Karaoke hay bỏ đi được vì mạng giờ dùng Cáp quang, điện thoại thì dùng Mobile.
3. Bản đồng tiếp địa: Như cầu đấu trung gian để tiếp địa cho mọi thiết bị điện trong phòng Karaoke.
4. Cáp nguồn, cáp tiếp địa: Dây có tiết diện phù hợp để đấu nối thiết bị cắt lọc sét.
5. Hệ thống tiếp địa an toán điện: Với trị số điện trở ≤ 4Ω, mục này thì không cần có cơ quan có thẩm quyền cấp giấy
Hình ảnh: thiết bị cắt lọc sét đường nguồn điện
+ Thứ ba: Hệ thống tiếp địa là nơi trung hòa điện tích khi xẩy ra hiện tượng sét đánh trực tiếp sét đánh cảm ứng.
Vật tư hệ thống tiếp địa gồm có:
1. Điện cực thẳng đứng thường là cọc tiếp địa: Quán Karaoke có thể sử dụng cọc đồng vàng, đồng đỏ, mạ đồng, mạ kẽm,…đều được.
2. Điện cực nằm ngang, dây đồng: Dây đồng, dây kẽm, lập là đồng, lập là mạ kẽm đều được.
3. Liên kết điện cực nằm ngang với điện cực thẳng đứng: Chủ quán Karaoke có thể dùng kẹp, hàn điện, hàn hóa nhiệt,…tốt nhất là hàn hóa nhiệt.
4. Hợp chất làm giảm điện trở đất: Làm giảm và ổn định điện trở đất, có thể dùng hoặc không ?

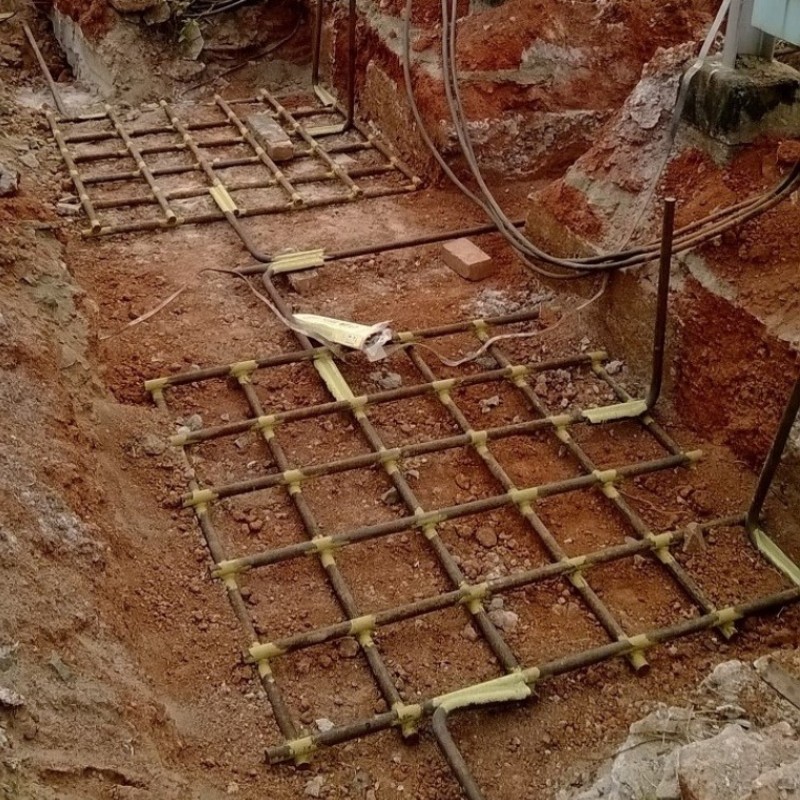

Hình ảnh 4: hệ thống tiếp địa nơi trung hòa điện tích sét
