Thực tại trạm cân điện tử và giải pháp chống sét bảo vệ tín hiệu Loadcell cho bàn cân điện tử.
- Thực tiễn hệ thống bàn cân điện tử sử dụng điện nguồn 220Vac cung cấp nguồn nuôi phòng điều khiển trung tâm gồm đầu cân, máy tính, máy in. Từ phòng điều khiển trung tâm kết nối với bàn cân điện tử thông qua các tín hiệu Loadcell truyền về.

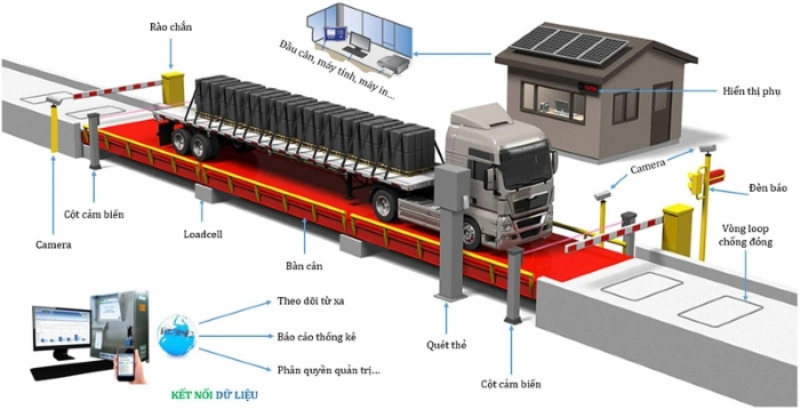

Hình ảnh: trạm cân điện tử
- Vậy để chống sét cho trạm cân bảo vệ loadcell chúng tôi đưa ra giải pháp như sau:
+ Lắp đặt thiết bị cắt lọc sét lan truyềnqua đường nguồn điện 220Vac, sử dụng bộ cắt lọc sét mắc nối tiếp với tải cần được bảo vệ, không lắp loại chống sét mắc song song.

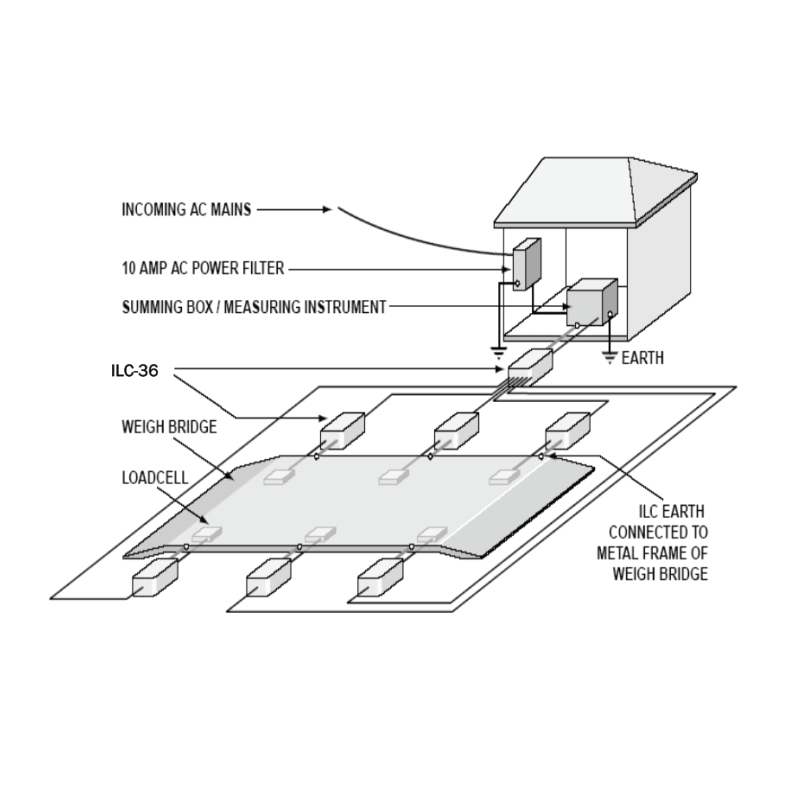

+ Lắp thiết bị chống sét lan truyền qua đường tín hiệu Loadcell 32Vdc, thường bao nhiêu Load thì sử dụng bấy nhiêu cái chống sét & thêm 1 cái chống sét tín hiệu xử lý trung tâm. Như vậy thiết bị chống sét cho loadcell thường phải cộng thêm 1.
+ Xây dựng hệ thống tiếp địa với trị số đạt yêu cầu, quy định càng nhỏ càng tốt. Trị số điện trở đất càng nhỏ thì chi phí xây dựng hệ thống tiếp địa càng đắt nên chúng ta thường làm theo đúng tiêu chuẩn ≤ 4Ω.
Hình ảnh: thiết bị cắt lọc sét nguồn 220Vac TEC SRF163 kèm đếm sét
Dự toán vật tư hệ thống chống sét lan truyền, sét cảm ứng cho trạm cân điện tử:
- Số lượng thiết bị chống sét có thế thay đổi theo số lượng Loadcell. Số lượng vật tư tiếp địa có thể thay đổi tùy thuộc vào điện trở suất của từng vùng đất hay khu vực lắp đặt hệ thống tiếp địa. Nên chúng tôi đưa ra số lượng để cho Quý khách hàng tham khảo.
Vật tư thiết bị cần thiết để lắp đặt | Số lượng |
- Thiết bị cắt lọc sét 1 pha dòng tải 63a TEC SRF163 | : 01 bộ |
+ Cáp màu vàng xanh Cu/Pvc 1x35 đấu nối tiếp địa cho thiết bị cắt lọc sét TEC SRF163 | : 10m |
- Thiết bị cắt lọc sét cho loadcell ILC36 | : 09 bộ |
+ Cáp màu vàng xanh Cu/Pvc 1x10 đấu nối tiếp địa cho các Loacell | : 50m |
- Hệ thống tiếp địa với trị số đạt tiêu chuẩn ≤ 4Ω | : 01 hệ thống |
+ Bản đồng tiếp địa KT 300x50x5mm | : 01 cái |
+ Cáp màu vàng xanh Cu/Pvc 1x50 | : 20m |
+ Cọc đồng vàng nguyên khối D16x2.4m | : 08 cái |
+ Băng đồng tiếp địa 25x3mm dùng nối các cọc | : 30m |
+ Mối hàn hóa nhiệt 115gr | : 10 mối |
+ Bột giảm điện trở đất 11.5kg/bao | : 10 bao |
- Kết luận: Với số lượng như trên kinh phí dự toán chưa bao gồm nhân công lắp đặt & VAT tổng mức kinh phí: 65.000.000 vnđ/hệ thống báo gồm trạm cân điện tử 08 Loadcell.
Hình ảnh: cắt lọc sét loadcell LPI-ILC36
