- SPD (Surger Protective Device) là Tthiết bị chống sét lan truyền, theo tiêu chuẩn IEC 61643-11: 2011 là thiết bị ngăn chặn tình trạng quá áp bất thường và quá dòng thoáng qua trong mạch điện. SPD có tác dụng tránh hỏng thiết bị điện tử do quá áp và quá dòng gây ra.
- Trong điều kiện bình thường, SPD không ảnh hưởng đến hệ thống nơi nó được lắp đặt. SPD hoạt động như một mạch hở có trở kháng rất lớn duy trì cách lý giữa các vật dẫn và đất.
- Khi xảy ra xung điện áp SPD giảm trở kháng rất nhanh trong vòng vài nano giây và chuyển hướng dòng xung điện. Lúc này SPD hoạt động như mạch kính, quá áp được đoản mạch và giới hạn ở một giá trị chấp nhận được đối với thiết bị cần bảo vệ.
- Khi điện áp trở lại ổn định SPD sẽ trở lại trạng thái mạch hở như ban đầu.
+ Ưu điểm đơn giản dễ lắp đặt, dễ dàng điều chỉnh
+ Nhược điểm: phụ thuộc vào nhiệt độ, độ ẩm & áp suất
+ Nhược điểm: điện áp phòng điện phụ thuộc vào quá điện áp
+ Nhược điểm chưa có máng dập hồ quang
+ Ứng dụng làm module cắt sét bảo vệ sơ cấp giữa L-N, L-E
+ Thời gian đáp ứng ≤ 5ns, nhiều lựa chọn Uc: 275V, 385V, 480V
+ Có khả năng ghép thêm MOV nên dòng cắt sét lớn.
+ Kích thước nhỏ gọn dễ dàng lắp đặt trong mạch điện
+ Khả năng hấp thụ năng lượng lớn
+ Nhược điểm ở chế độ làm việc bình thường MOV luôn có ròng rò, dòng rò này mặc dù không ảnh hưởng tuổi thọ MOV. Tuy nhiên khi có quá áp tạm thời TOV thì dòng rò này sẽ tăng gây nóng MOV nếu trị số TOV đủ lớn làm hỏng MOV
+ Ứng dụng làm module cắt sét bảo vệ sơ cấp, thứ cấp cấu hình bảo vệ L-N, L-E, N-E

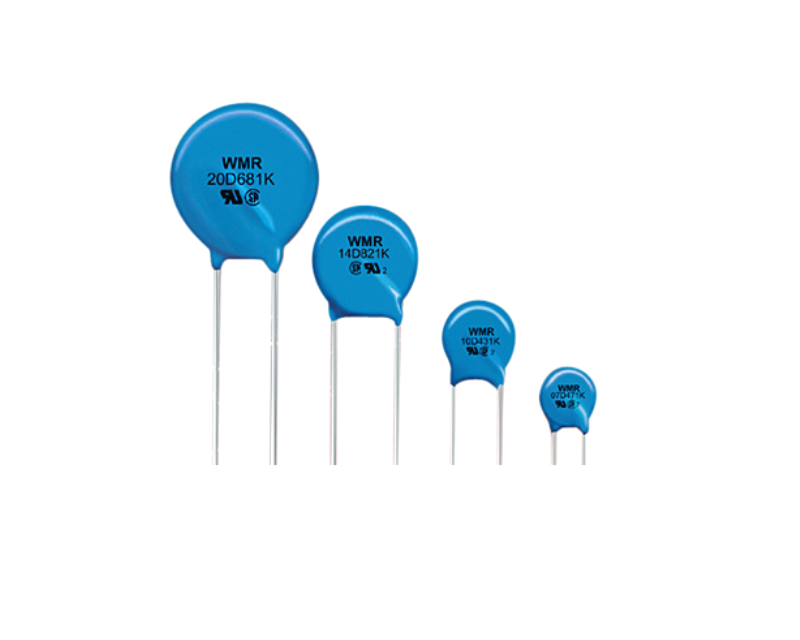

Hình ảnh: cắt sét công nghệ MOV
+ Thời gian đáp ứng ≤ 100ns.
+ Điện áp làm việc liên tục cực đại Uc thấp do đó điện áp cấp cho thiết bị cần bảo vệ có đầu vào thấp
+ Nhược điểm thời gian phục hồi sau mỗi lần xả sét lâu.
+ Nhược điểm dễ bị ảnh hưởng bởi tác động môi trường nhiệt độ & độ ẩm.
+ Ứng dụng chỉ để làm module cắt sét bảo vệ N-E

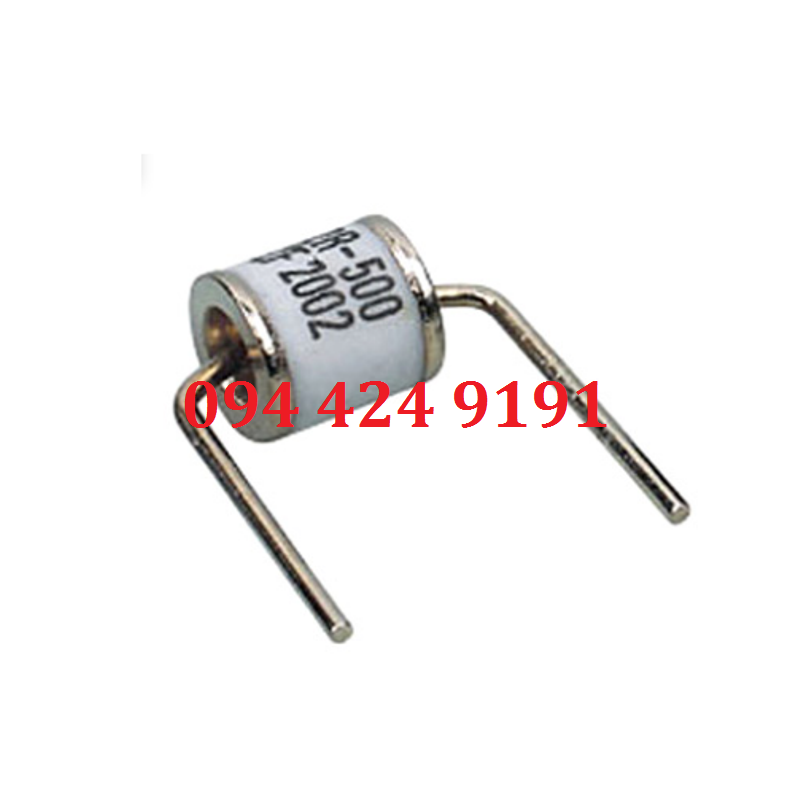

Hình ảnh: cắt sét công nghệ GDT
+ Thời gian đáp ứng nhanh
+ Thời gian phục hồi nhanh
+ Sử dụng nhiều trong chống sét lan truyền đường truyền thông, đo lường điều khiển
+ Công nghệ chống sét TSG (Triggered Spark Gap) được tạm dịch ra tiếng Việt là Công nghệ phóng điện qua khe hở có mạch kích hoạt điện tử.
+ Nhờ có cấu tạo đặc biệt với vật liệu đặc biệt, công nghệ chống sét TSG có khả năng thoát dòng xung sét lên đến hơn 130kA xung 8/20µs và xung sét trực tiếp lên đến hơn 50kA xung 10/350µs. Công nghệ chống sét SG (Spark Gap) khe hở phóng điện truyền thống trước đây chưa có mạch kích hoạt điện tử nên để chúng phóng điện được hay để nó hoạt động được với nhiệm vụ cắt sét thì cần phải có điện áp cao từ 3kV÷4kV đặt vào chúng, mà với điện áp này hoặc thậm chí thấp hơn cũng đủ làm hỏng hóc các thiết bị điện tử nhạy cảm.
+ Nhờ có mạch kích hoạt điện tử (Triggered), điện áp chỉ gần vài trăm Volt là có thể được kích hoạt và thiết bị hoạt động tốt, khắc phục mọi nhược điểm của Công nghệ chống sét SG, bên cạnh đó còn có máng dập hồ quang đển găn chặn ngọn lửa hình thành và chuyển ra ngoài.

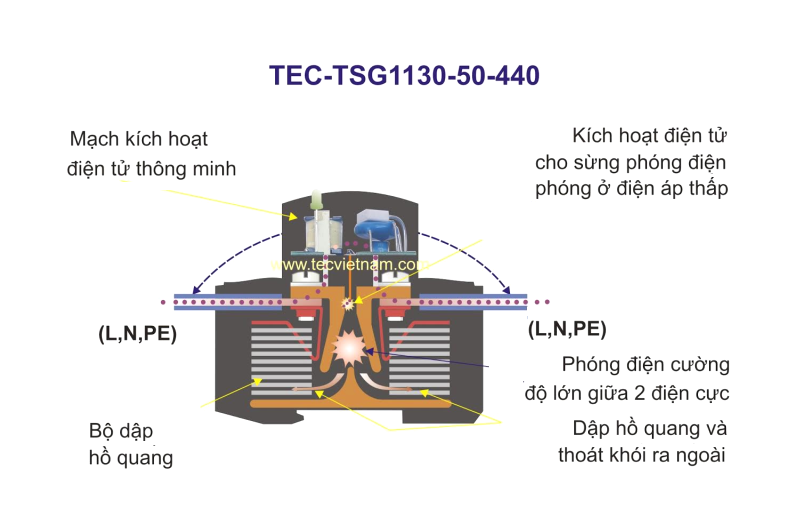

Hình ảnh: cấu tạo module cắt sét TSG
+ Để đáp ứng các yêu cầu cơ bản về hiệu suất sử dụng, kéo dài tuổi thọ và an toàn hơn trong điều kiện thực tế sử dụng, TEC đã phát triển các SPD Công nghệ thông minh hơn. Gọi là công nghệ chống sét TD. Và đây là một bước tiến nhanh về công nghệ chống sét SPD dùng công nghệ TD thông minh hơn ở chỗ nó có thể phân biệt tương đối rõ và xử lý từng lỗi nguồn điện trong các trường hợp cụ thể. Quá áp đột biến, Quá áp bất thường kéo dài, Quá áp tạm thời hay thoáng qua (TOV).

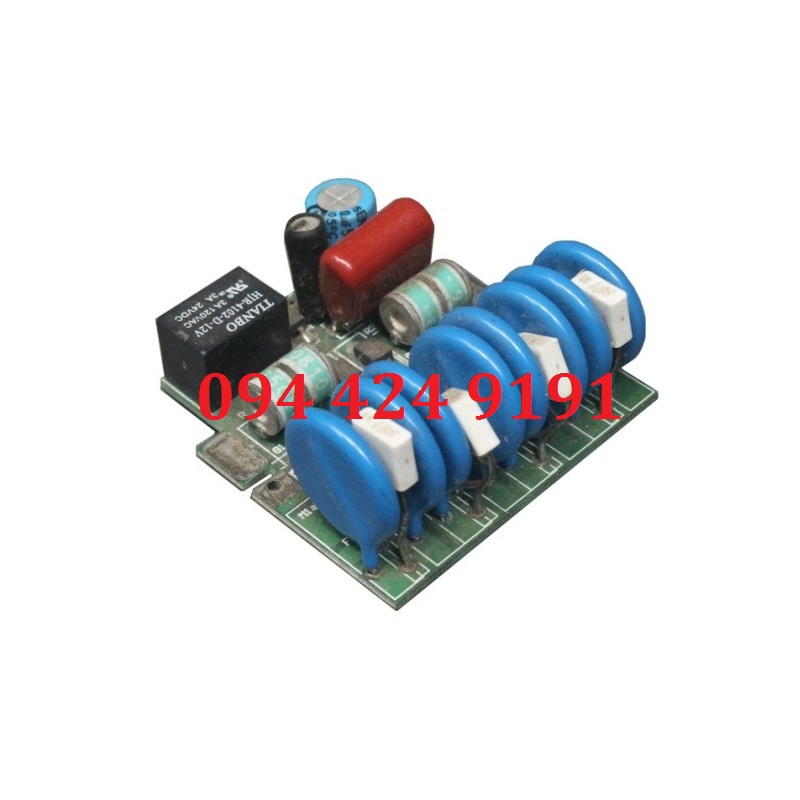

Hình ảnh: mạch cắt sét công nghệ TDS
+ Đây là công nghệ chống sét tiên tiến hơn hẳn so với công nghệ chống sét MOV bởi chúng được kết hợp một cách khoa học giữa 3 phần tử chống sét là MOV, GDT và TVS, vì vậy chúng có khả năng chịu đựng được điện áp hoạt động liên tục rất cao mà điện áp cắt sét rất thấp hay nói một cách khác là nó có thể phân biệt các xung sét và xung nhiễu để ra lệnh xử lý nhằm triệt tiêu chúng và tạo ra nguồn điện mong muốn.
+ Các công nghệ chống sét SPD thông thường sử dụng biến thể oxit kim loại (MOV) hoặc Silicon đi ốt tuyết lở để bảo vệ mạch điện chống lại quá áp tức thời. Sự xuất hiện của các đỉnh áp hoặc quá áp sẽ phá hủy nguồn cung cấp cho các thiết bị.
+ Khi gặp các trường hợp như quá áp tức thời đột biến, kéo dài hoặc thoáng qua (TOV), những SPD truyền thống đều cố gắng kẹp đỉnh của mỗi nửa chu kỳ trên nguồn điện lưới quá áp.
+ Tình trạng này có thể gây ra thiết bị tích tụ nhiệt nhanh chóng và liên tục như vậy sẽ không chịu đựng được có nguy cơ hỏng hóc đồng thời có khả năng gây ra một nguy cơ hỏa hoạn hoặc cháy nổ.
+ Tiêu chuẩn này (trước đây là EC61643-1) là tiêu chuẩn quốc tế để kiểm tra thiết bịc hống sét lan truyền (SPD). Nó có phát triển qua nhiều năm để trở thành chuẩn để đảm bảo hiệu suất và sự an toàn của SPDs. Module cắt sét TEC TSG & module cắt sét TDS hoàn toàn tuân thủ phiên bản mới nhất của tiêu chuẩn này và tuyên bố về sự phù hợp có sẵn.
+ Tiêu chuẩn yêu cầu các bài kiểm tra nghiêm ngặt đối với an toàn và hiệu suất, kiểm tra như vậy các khía cạnh của khả năng chịu đựng của SPD nhiều xung độ tbiến tiêu chuẩn hóa, đo mức kẹp điện áp của SPD đối với những sự gia tăng đó, hành vi an toàn trong các mô phỏng chế độ lỗi khác nhau và các tình huống TOV duy trì.
Video: thử nghiệm sự kết hợp giữa công nghệ TSG+TDS trong tủ cắt lọc sét
Kết luận: Sử dụng công nghệ TSG+TDS trong tủ cắt lọc sét là giải pháp tối ưu về chất lượng, nhược điểm là giá thành cao.
